Merci pour ta question!

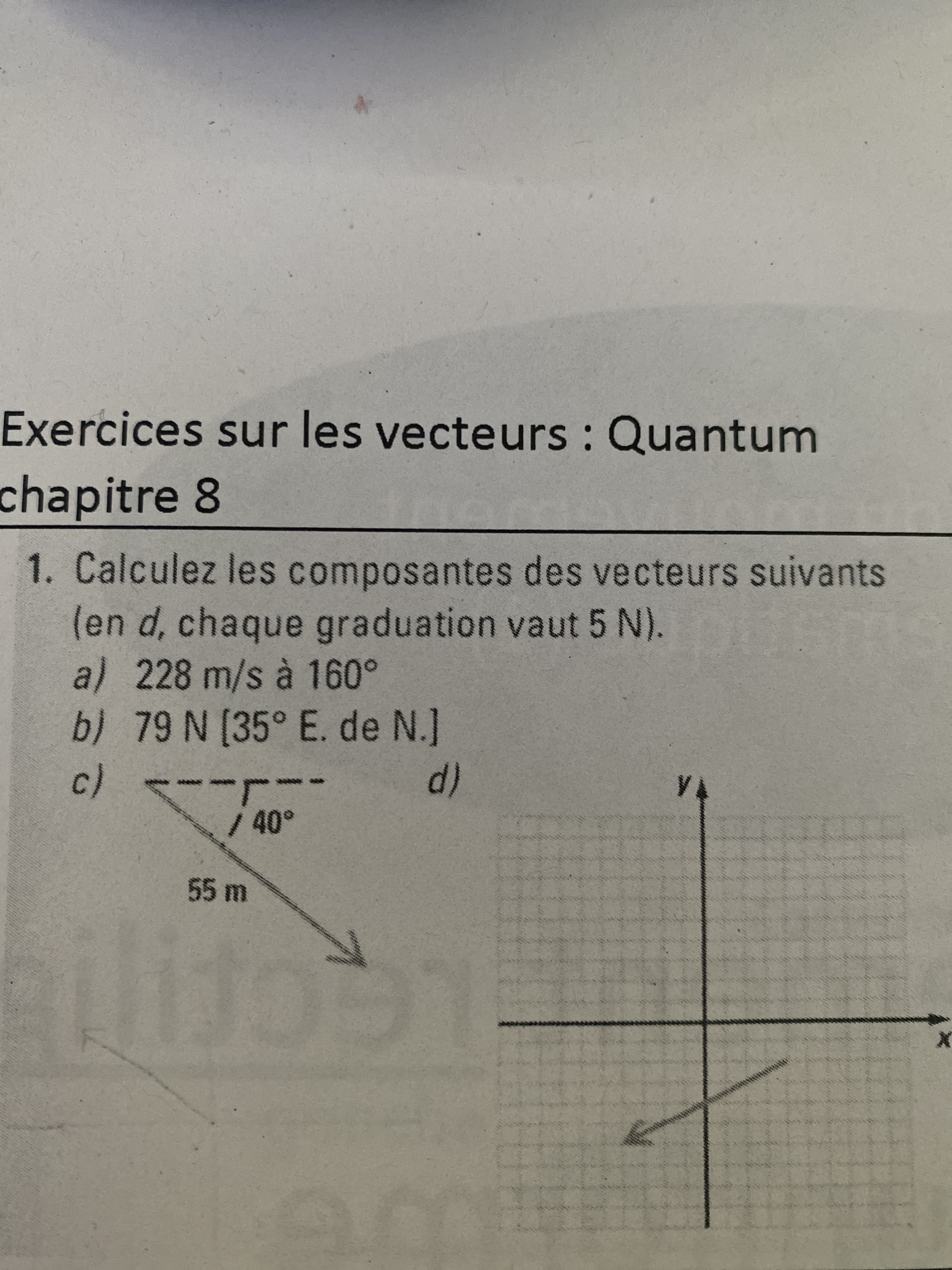

Comme l'indique la question, il faut trouver les composantes du vecteur. Puis, il faut tracer le vecteur dans le graphique en d), où chaque graduation vaut 5 N.
Pour ce faire, il faut utiliser les formules pour les composantes :
$$∆x = norme•cos(orientation)$$
$$∆y = norme • sin(orientation)$$
Ainsi, par exemple, en a), on trouve :
$$∆x = 228\:m/s•cos(160°) = -214,25\:m/s$$
$$∆y = 228\:m/s•sin(160°) = 77,98\:m/s$$

Cette fiche du site d'Alloprof explique les composantes d'un vecteur en grand détail :
Alloprof aide aux devoirs | AlloprofGrâce à ses services d’accompagnement gratuits et stimulants, Alloprof engage les élèves et leurs parents dans la réussite éducative.
N'hésite pas si tu as d'autres questions!
