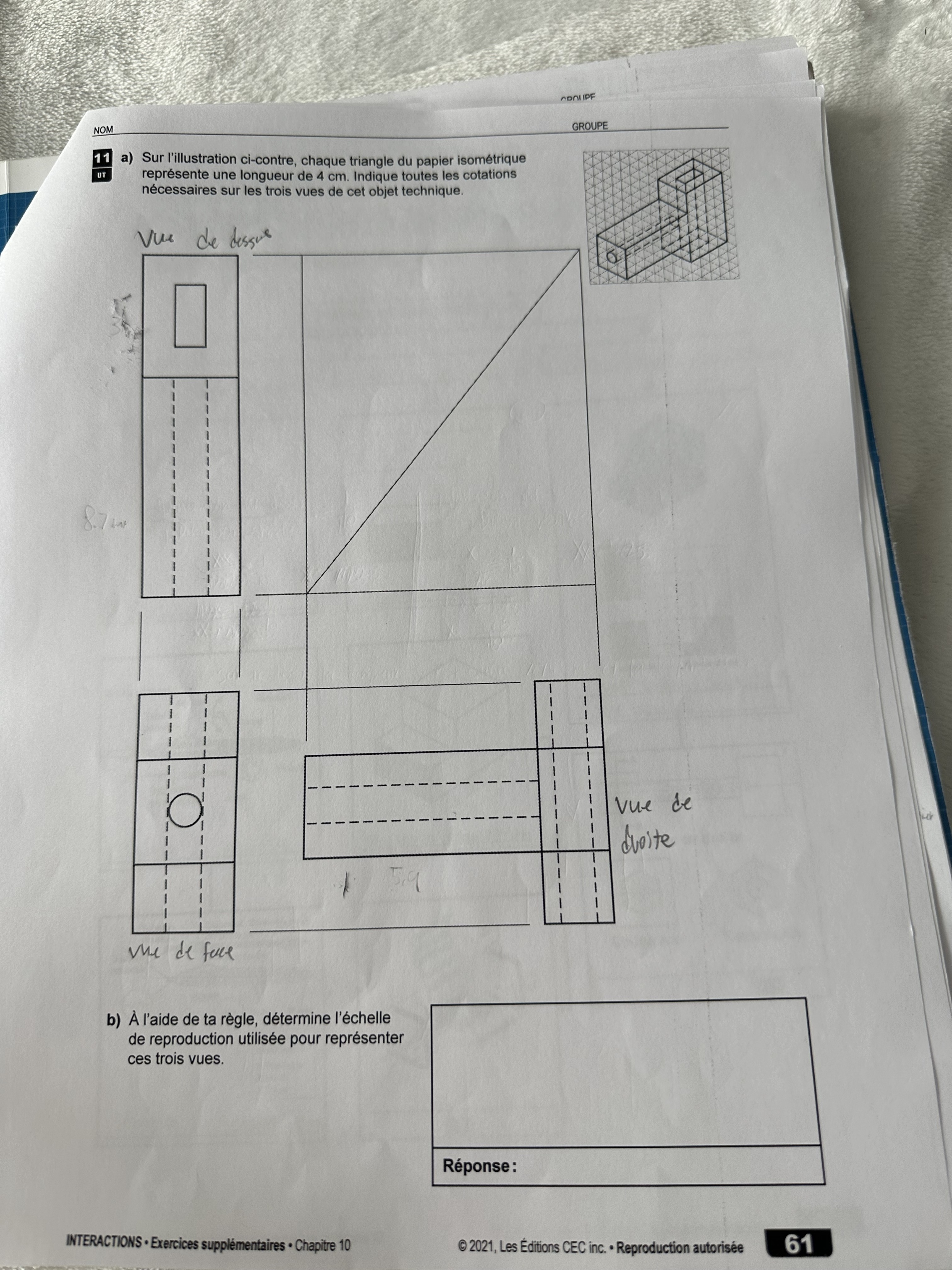

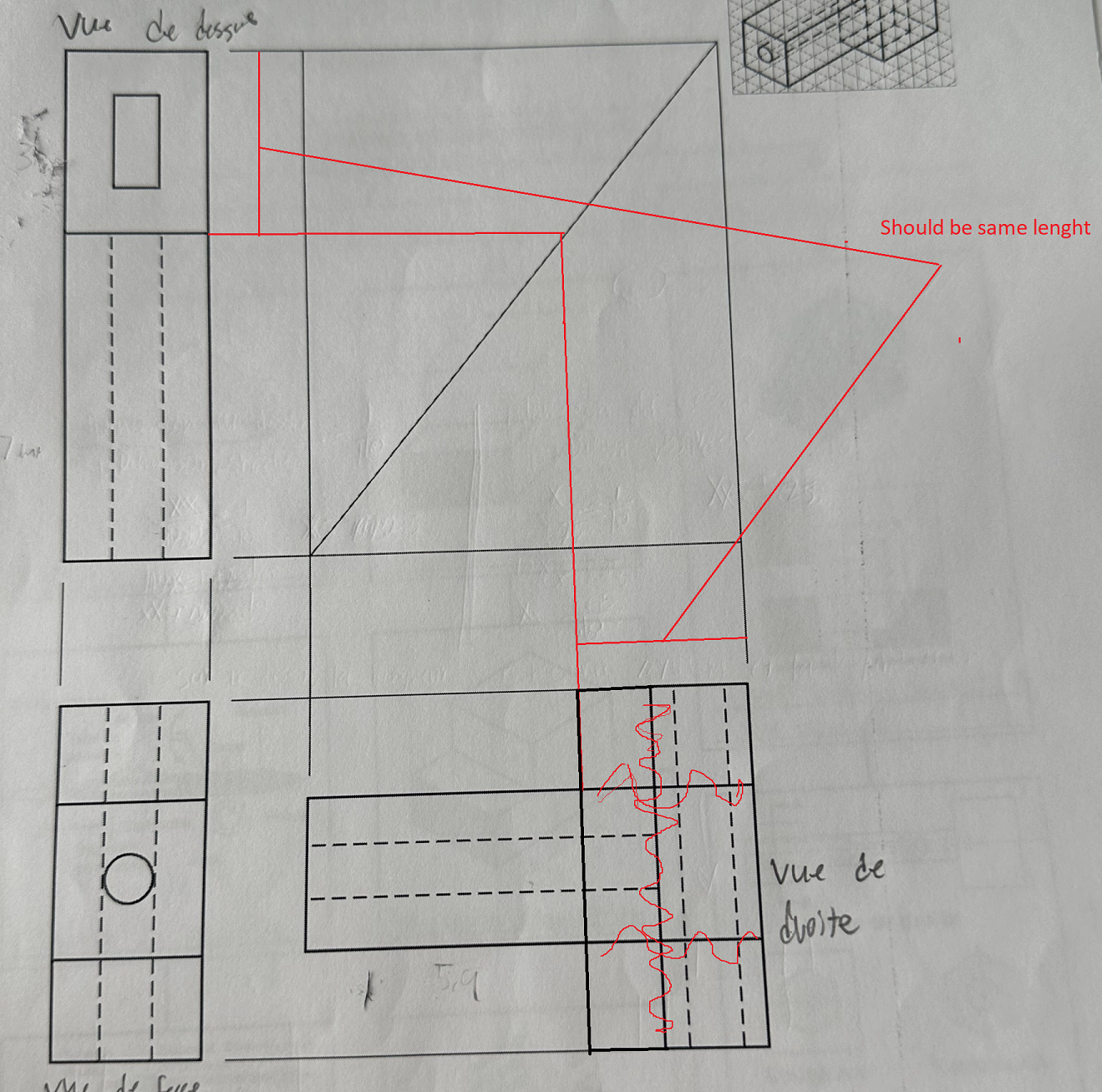

il y a une erreur dans la vue de droite, si c'est dans le livre cela ne m'étonne pas, les livres sont pleins d'erreurs. On dirait qu'il n'y a pas de correcteurs dans les maisons d'éditions.

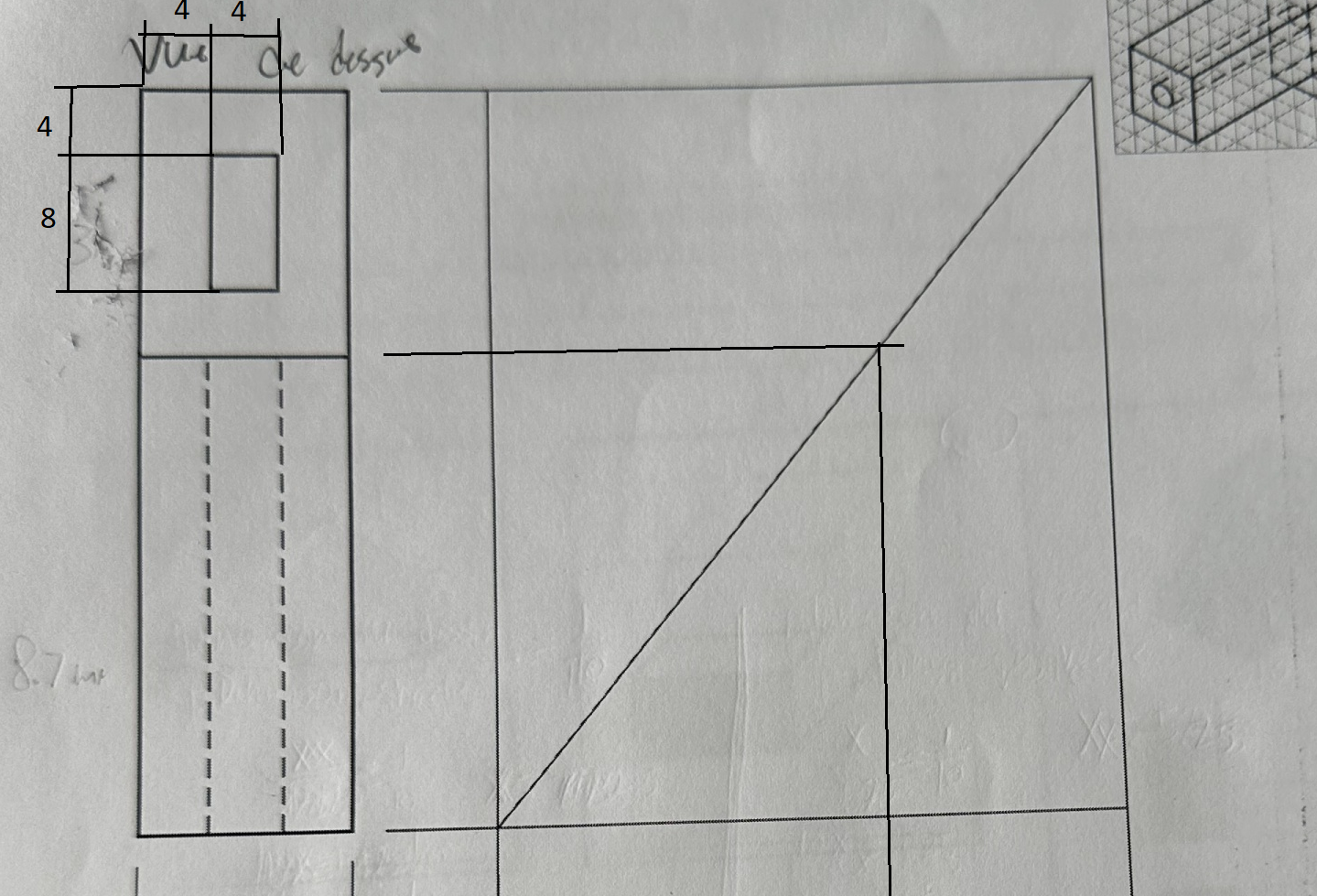

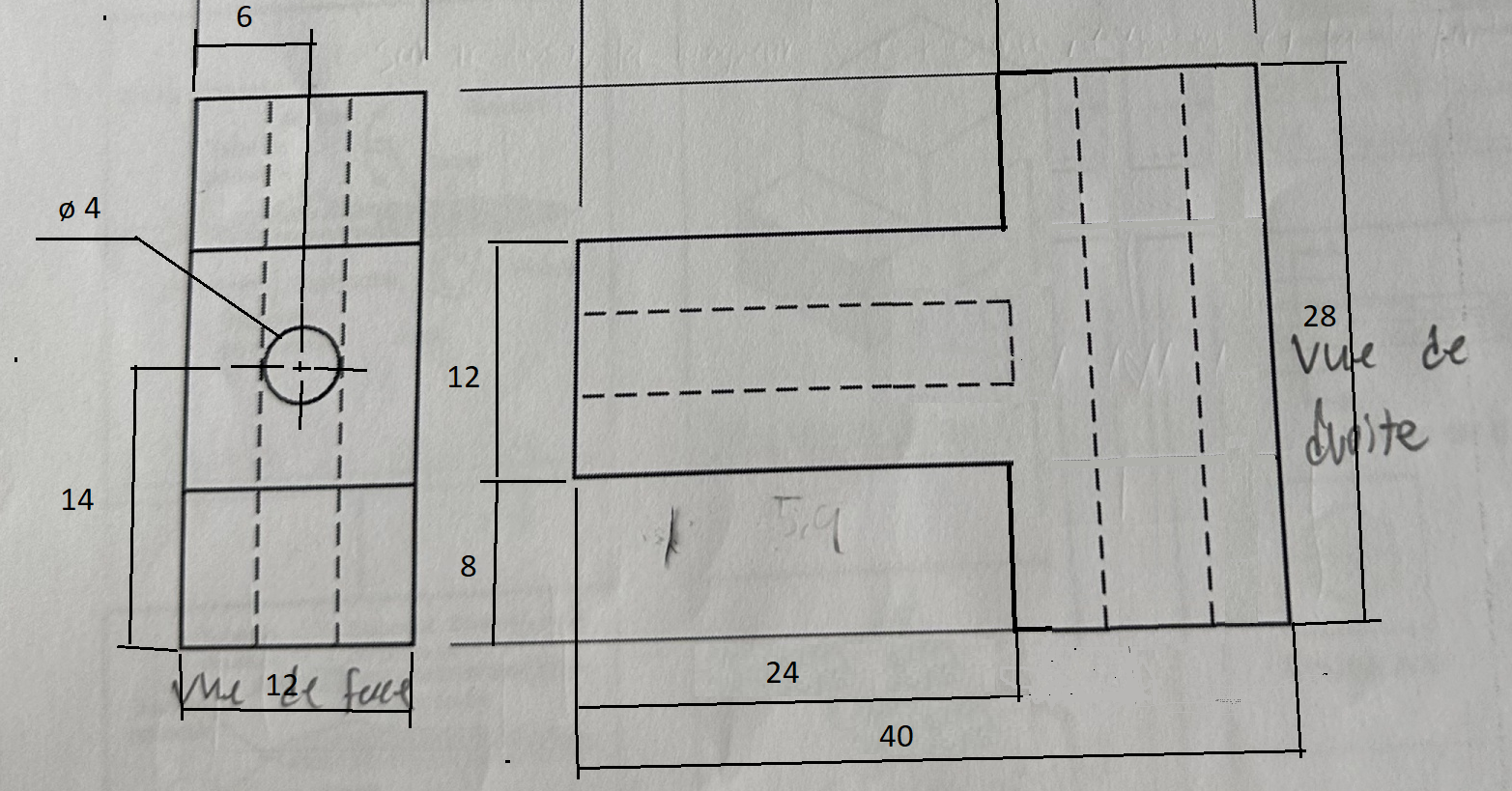

Les cotes 14,12,8,28 et (4 vue de dessus) tournes les 90° c'est des cotes verticale, je ne peut pas le faire dans le dessin.
Pour le calcul d'échelle prends n'importe quelle cote du dessin exemple 40, mesure la à la règle dans ta feuille de dessin, exemple elle donne 60 mm, la mesure doit se faire en mm, (l'unité de mesure en dessin mécanique c'est le mm)
ech=grandeur sur dessin/grandeur réelle
ech=60/40=1.5
