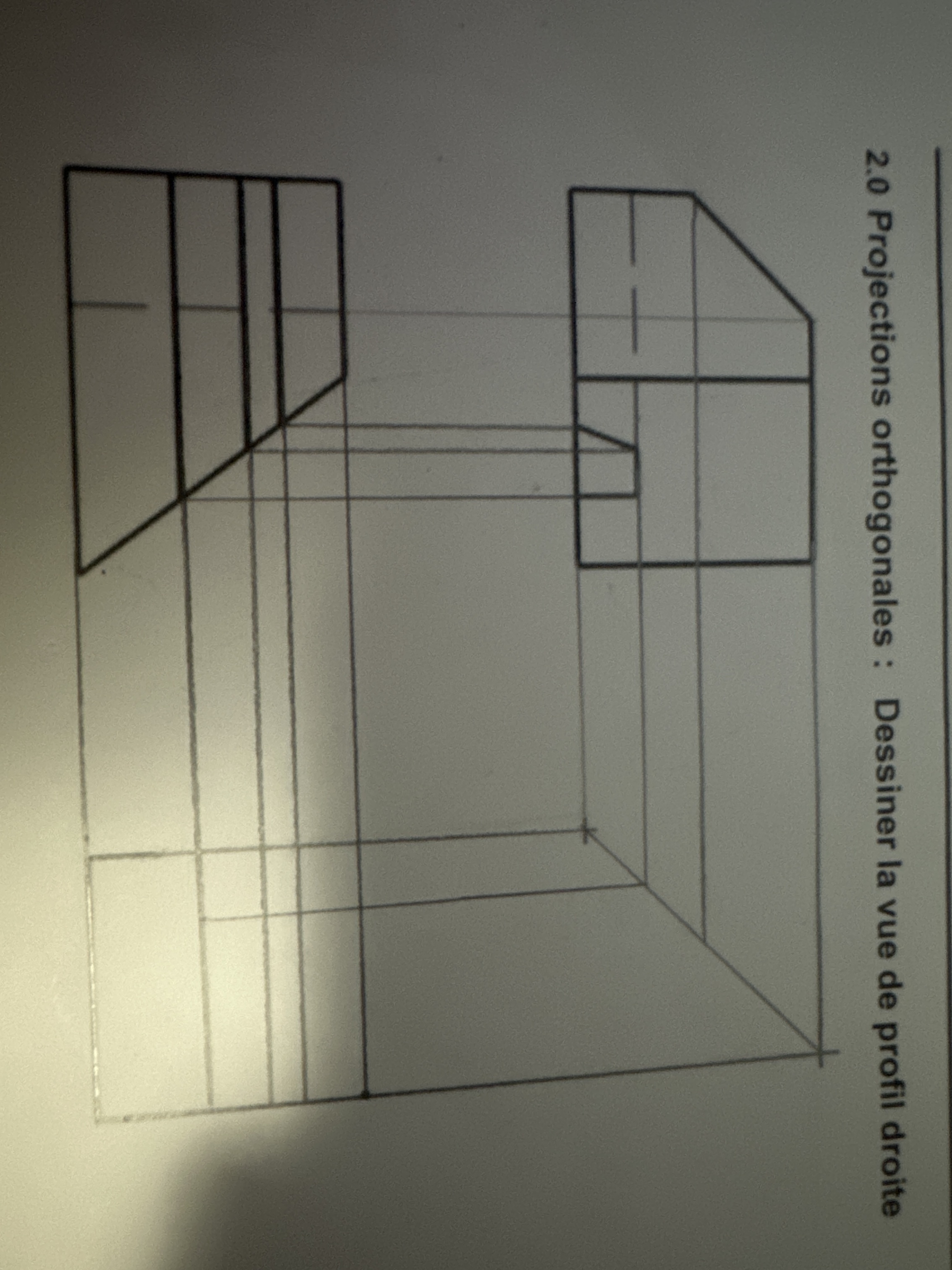

Bonsoir, est ce que quelqu’un pourrait compléter cette projection orthogonal car je bloque dessus et j’ai des exercices pour me pratiquer mais j’aimerais bien comprendre celui si quelqu’un pourrait le finir.
Mercii
Explication (1)
Explication d’élève
7 septembre 2025
Bonjour DagobahLogique2037! :)
Merci pour ta question! :D
Malheureusement, je ne peux pas compléter la projection orthogonale à ta place :(
Cependant, je remarque que tu es très bien parti! :) Commence par dessiner le contour de ta pièce, puis ajoute les lignes intermédiaires.
Un petit truc pratique : utilise un code de couleurs pour distinguer tes lignes de construction, tes contours visibles et tes arêtes cachées. Par exemple, les traits principaux en noir, les traits de construction en bleu pâle, et les pointillés pour les parties cachées. Cela te permettra de mieux t’y retrouver dans ta vue de droite et d’éviter de te mélanger.
N’oublie pas que la projection orthogonale repose sur l’alignement : ce que tu vois en hauteur dans la vue de face doit se retrouver exactement en hauteur dans la vue de droite ou la vue de dessus.
Autrement dit, trace d’abord les repères de projection avant de compléter les détails.
Tu es sur la bonne voie, continue comme ça! :)
