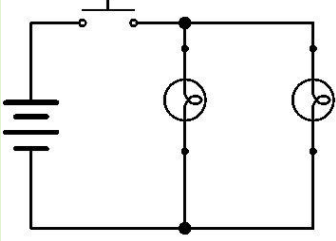

Bonsoir, ( question 1) Que signigie les points noirs dans ce circuit?
Capture d’écran (1491).png

Question #2 :

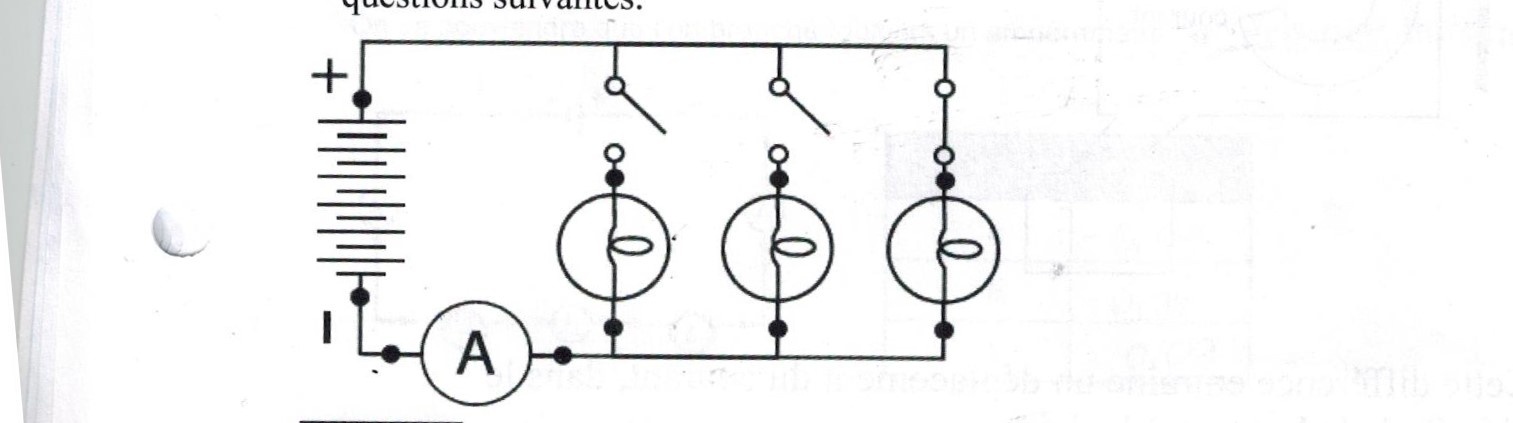

Quand l'interupteur avant ( ou apres) l'ampoule est ouvert ( comme dans l'image ) cela signifie t-il que l'ampoule ne va automatiquement pas s'allumer?
Si on aurait reproduit ce circuit ( avec de vrais fils ) on mesurerait le courant ou? car le A est juste situé au plein milieu du fil.

Explication (1)

Explication d’élève

11 octobre 2021

Merci pour ta question!

Pour ta première question, les points noirs ne représentent que des endroits où les deux branches du circuit sont jointes ensemble.

Pour ta seconde question, oui, s'il y a un interrupteur ouvert avant une ampoule, l'ampoule ne s'ouvrira pas.

Sinon, le courant serait mesuré grâce à un ampèremètre placé entre la pile et un noeud du circuit, de sorte à être placé en série.

N'hésite pas si tu as d'autres questions!
