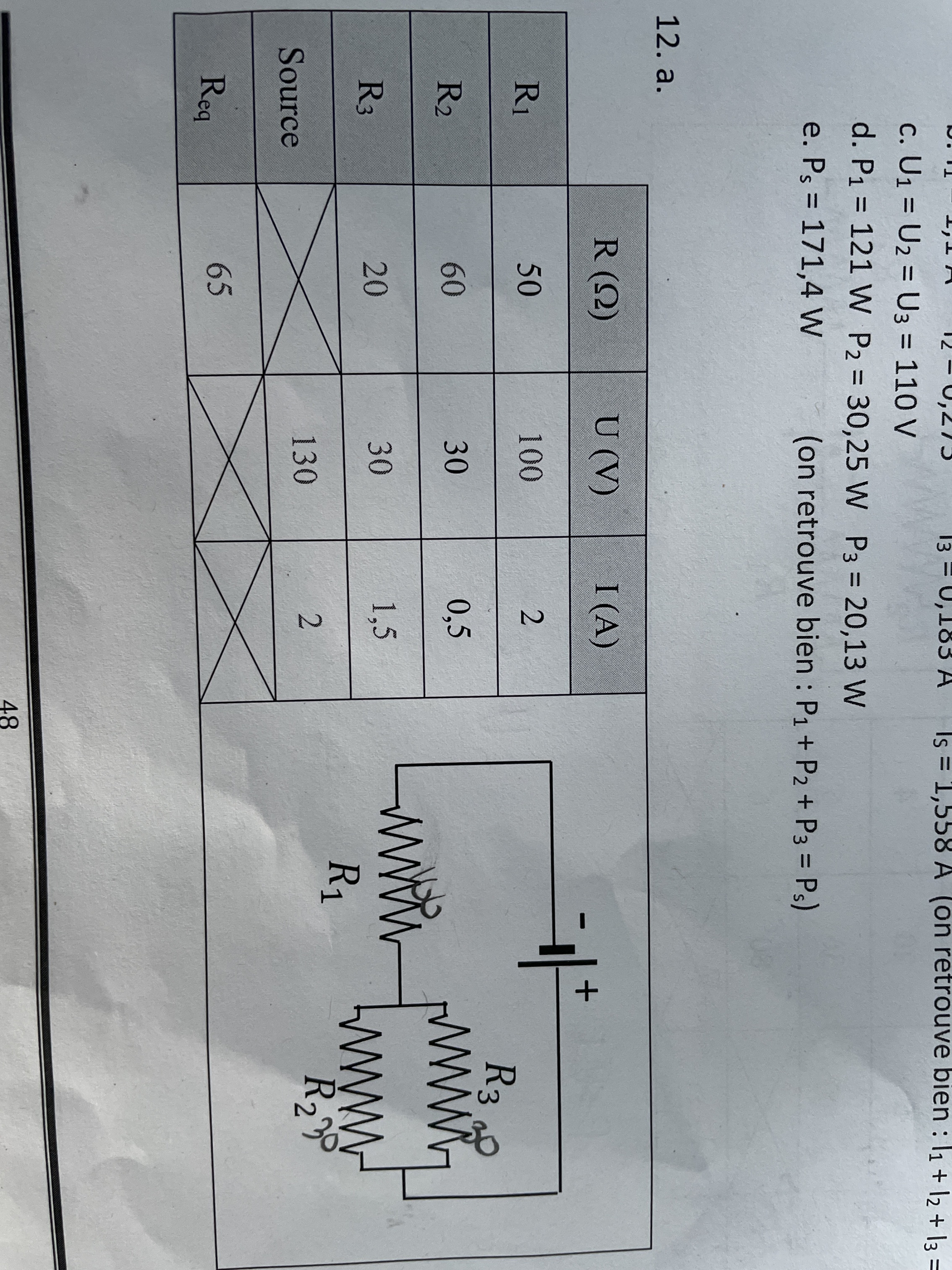

Bonjour , j’ai pas compris quelque chose dans cet exercice ,la source c’est 130 , mais quand on additionne les 3 u ensemble ça donne pas 130 , est ce que c’est normal ?
merci
Explication (1)
Explication d’élève
28 novembre 2021
Merci pour ta question!
Oui, c'est bien normal!
En fait, puisque la tension est égale sur chaque branche en parallèle (V1 = V2 = V3 = ...)
Ainsi, la tension fournie par R2 et R3 ensemble est de 30 V, mais elle est aussi de 30 V à cause de phénomène.
On peut constater ce phénomène en trouvant la résistance équivalente à R2 et R3 et en vérifiant sa tension.
$$ \frac{1}{R_{éq}}=\frac{1}{60}+\frac{1}{20} $$
$$ R_{éq} = 15\:Ω $$
$$ U = RI = 15\:Ω • (1,5+0,5)\:A = 30\:V $$
Cette fiche du site d'Alloprof explique les calculs dans les circuits électriques :
Voilà!
N'hésite pas si tu as d'autres questions!
