Secondaire 3 • 14 avril 2021

Quelles sont les règles et les normes d'écriture à respecter lorsqu'on s'occupe de la cotation d'un objet dans un dessin technique?

Explication (1)

Explication d’élève

14 avril 2021

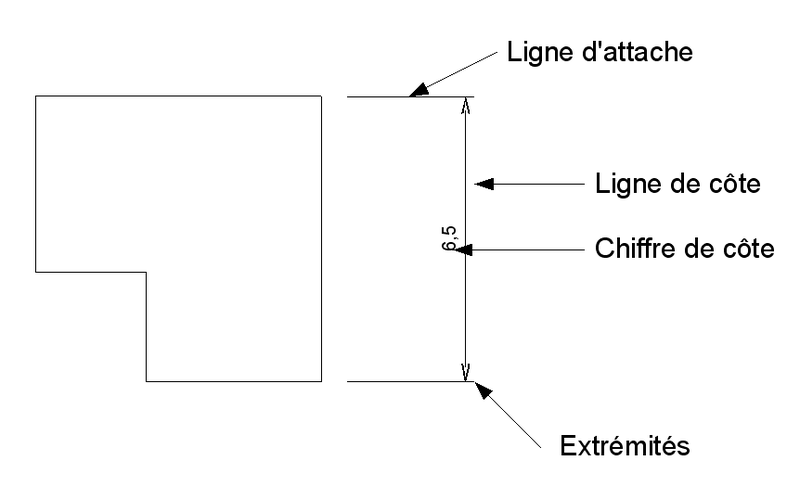

Merci pour ta question! D'abord, il y a deux types de lignes principaux qui servent à la cotation dans un dessin technique : • Les lignes de cote : Elles indiquent la longueur d'une partie d'une pièce • Les lignes d'attache : Elles indiquent la fin de la mesure d'une longueur d'une pièce. On les place aux extrémités des flèches sur les lignes de côte. • Les lignes de renvoi pointent une partie du dessin à laquelle fait référence une certaine note. • (Outre les lignes de cote et d'attache, il y a plusieurs autres types de ligne que tu peux consulter sur cette page du site d'Alloprof : https://www.alloprof.qc.ca/fr/eleves/bv/sciences/les-lignes-de-base-s1411)

Certaines règles doivent être respectées quant à la notation : • On écrit jamais les unités dans les chiffres de cote. Ceux-ci sont indiqués dans l'échelle. • Les dimensions indiquées dans les chiffres de cote doivent être les dimensions réelles de l'objet. • On ne place jamais les lignes de cote directement sur le dessin de l'objet. • Les lignes de cote doivent toujours être encadrées de lignes d'attache à leurs extrémités. • Si l'espace entre la ligne de cote et les lignes d'attache est trop petit pour dessiner les flèches des lignes de cote, on préfère mettre ces flèches à l'extérieur des lignes d'attache (afin qu'elles pointent vers l'intérieur). Le chiffre de cote demeure entre les lignes d'attache, cependant. • Le chiffre de cote est toujours écrit sur la ligne de cote. • À moins d'indication contraire, on note les dimensions en millimètres. Certaines règles doivent être respectées quant aux formes circulaires : • On utilise le symbole ⊘ pour indiquer le diamètre d'un certain trou. • On utilise le symbole R pour indiquer le rayon d'un cercle ou d'un arc de cercle. N'hésite pas si tu as d'autres questions!
