Salut!

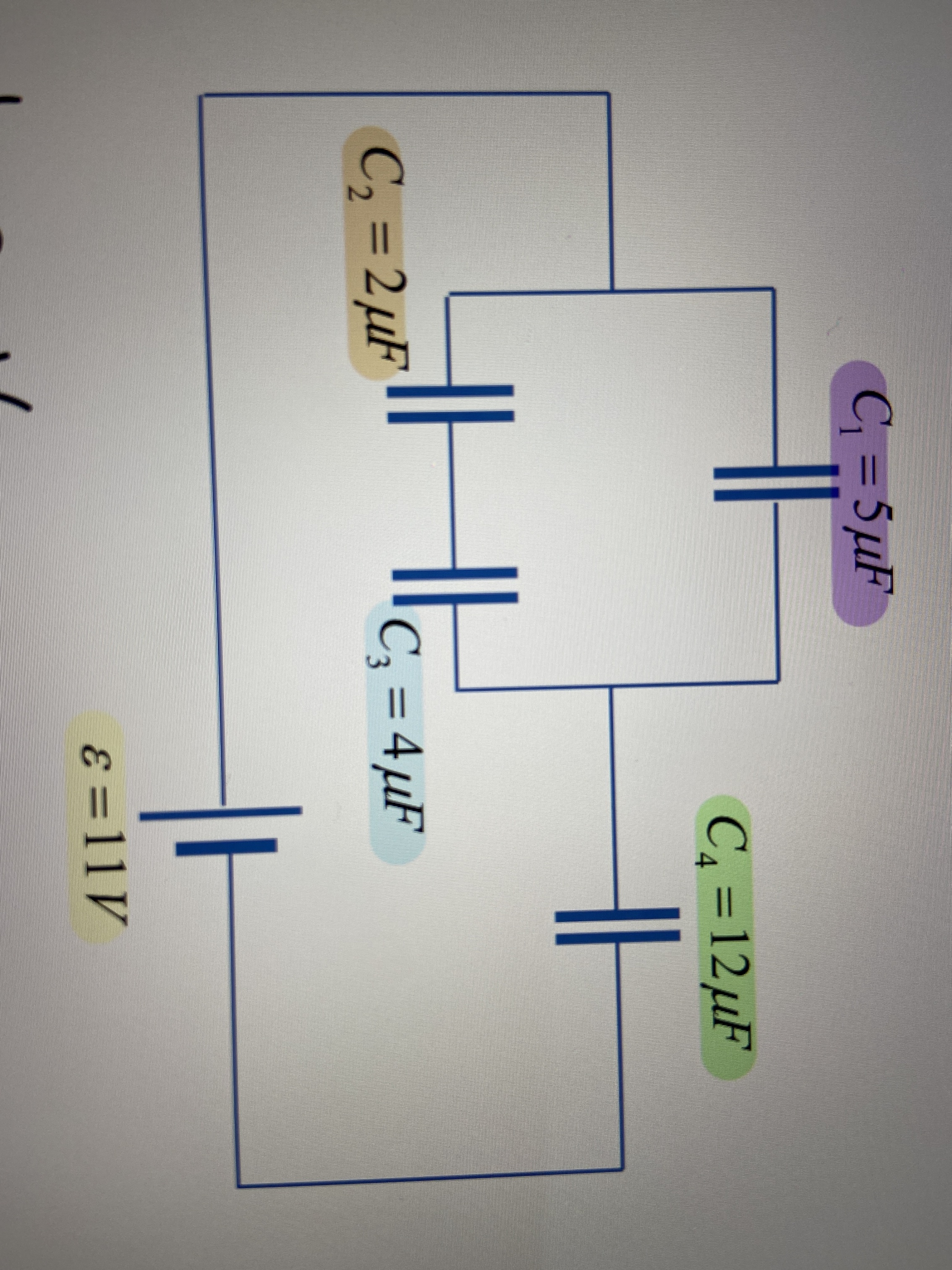

J’ai de la difficulté à déterminer quel circuit sont en séries et lesquelles sont en parallèle?!
Merci!
J’ai de la difficulté à déterminer quel circuit sont en séries et lesquelles sont en parallèle?!
Merci!
Matières
Niveaux
La Zone d’entraide est en travaux.
Retrouve ta question parmi celles déjà posées!
Sciences et technologies
Explication (1)
Bonjour Fraise Noble!
Merci de faire appel à nos services 😉
Ici, tu as affaire à un circuit mixte, où certains condensateurs sont placés en série et d'autres en parallèle.
Pour t'aider à résoudre un problème avec ce circuit, tu peux trouver des valeurs équivalentes.
Par exemple, on peut remplacer les valeurs de C2 et de C3 qui sont en série par la valeur \( C_{éq\ 1} \) comme \(C_{éq\ 1} = \frac{1}{\frac{1}{C_2} + \frac{1}{C_3}} \).
Par la suite, tu peux remplacer les valeurs de \( C_{éq\ 1} \) et de C1 qui sont en parallèle par la valeur \( C_{éq\ 2} \) comme \( C_{éq\ 2} = C_{éq\ 1} + C_1 \).
Pour réviser les circuits mixtes, tu peux consulter la fiche explicative suivante:
Alloprof aide aux devoirs | AlloprofGrâce à ses services d’accompagnement gratuits et stimulants, Alloprof engage les élèves et leurs parents dans la réussite éducative.J'espère que cela t'aidera!
Merci de faire appel à nos services 😉
Ici, tu as affaire à un circuit mixte, où certains condensateurs sont placés en série et d'autres en parallèle.
Pour t'aider à résoudre un problème avec ce circuit, tu peux trouver des valeurs équivalentes.
Par exemple, on peut remplacer les valeurs de C2 et de C3 qui sont en série par la valeur \( C_{éq\ 1} \) comme \(C_{éq\ 1} = \frac{1}{\frac{1}{C_2} + \frac{1}{C_3}} \).
Par la suite, tu peux remplacer les valeurs de \( C_{éq\ 1} \) et de C1 qui sont en parallèle par la valeur \( C_{éq\ 2} \) comme \( C_{éq\ 2} = C_{éq\ 1} + C_1 \).
Pour réviser les circuits mixtes, tu peux consulter la fiche explicative suivante:
Alloprof aide aux devoirs | AlloprofGrâce à ses services d’accompagnement gratuits et stimulants, Alloprof engage les élèves et leurs parents dans la réussite éducative.J'espère que cela t'aidera!
