Bonjour,
je ne comprend plus as une question dans un lab (pour la réf c’est le labo 42)
La voici: En observant vos valeurs de différence de potentiel obtenues dans le circuit en parallèle, quelle conclusion peut on en retirer? Expliquer votre réponse.
Ma conclusion est que toute mes valeurs de différence de potentiel sont les meme(soit la tension de la source de courant 3V)
Seulement je ne sait pas pourquoi c’est la même différence de potentiel.
pouvez-vous m’aider?

Explication (1)

Explication d’Alloprof

18 avril 2021

Bonjour élève 13!

Ta conclusion semble correcte! En effet, dans un circuit en parallèle, les différences de potentiel aux bornes de la source et des différents éléments du circuit sont égales.

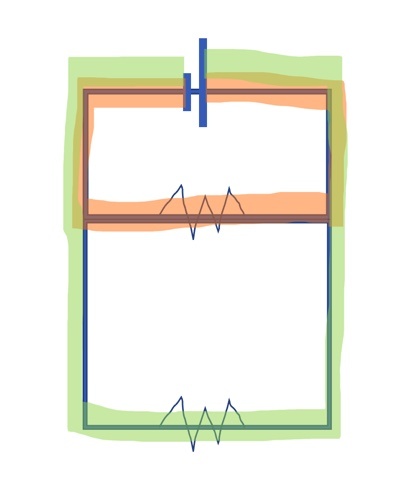

Ce principe provient de la loi des boucles, qui est l'une des lois de Kirchhoff. Celle-ci stipule qu'un système en parallèle contient plusieurs boucles, qui sont chacune branchées directement à la source. Voici une figure illustrant ce principe:

Dans ce cas, les deux boucles sont illustrées en vert et en orange. Comme chacune d'elles possède un élément, alors la différence de potentiel de la source équivaut à celle aux bornes de l'élément, puisque l'énergie du point de départ livre toute son énergie à un seul élément par boucle!

Je te laisse un lien provenant de notre site qui aborde les lois de Kirchhoff, si tu souhaites consulter quelques exemples quant à leur utilisation:
Alloprof aide aux devoirs | AlloprofGrâce à ses services d’accompagnement gratuits et stimulants, Alloprof engage les élèves et leurs parents dans la réussite éducative.
J'espère que cela répond à ta question! N'hésite pas à nous réécrire!

Éveline :)
