Bonjour je ne comprends pas comment lire la valeur de résistance et comment la calculer à partir d’un résistor à 4 bandes (code de couleur).
Explication (1)
Explication d’élève
24 mars 2022
Bonjour R2D2Adorable,
Merci pour ta question!
Chaque bande se lit une après l'autre, et signifie:

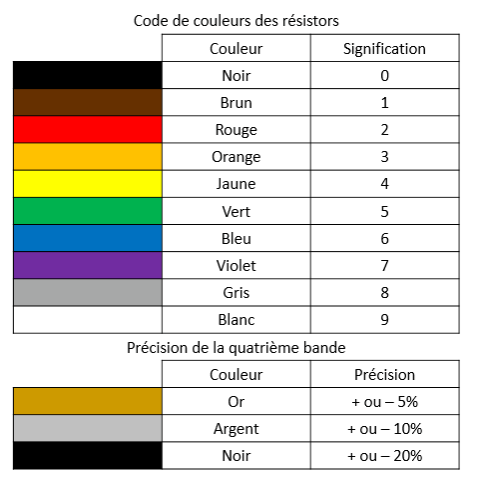

La première bande donne le premier chiffre de la valeur de la résistance.La deuxième bande donne le deuxième chiffre de la valeur de la résistance.La troisième bande donne le nombre de zéros qui suivent (facteur multiplicateur).La quatrième bande donne la précision de la résistance, c’est-à-dire le pourcentage d’erreur (la marge d’erreur de la résistance).Chaque couleur de bande représente une certaine valeur, présentée dans ce tableau:
Je t'invite à consulter cette fiche explicative, qui présente un exemple:
Je te propose également cet exercice, qui pourrait t'aider:
N'hésite pas si tu as encore besoin d'aide:)
Kylan
