Physique

Secondaire 3 • 19 septembre 2022

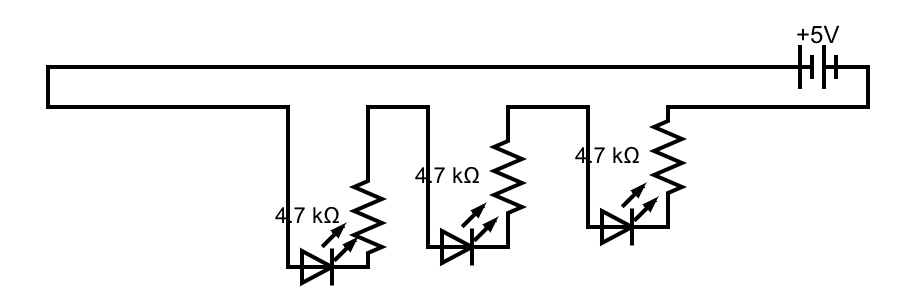

Bonjour! J’ai une question en électronique. Est-ce que le circuit ci-contre correspond à ce qu’a fait le monsieur dans la vidéo?

Explication (1)

Explication d’Alloprof

19 septembre 2022

Merci pour ta question!

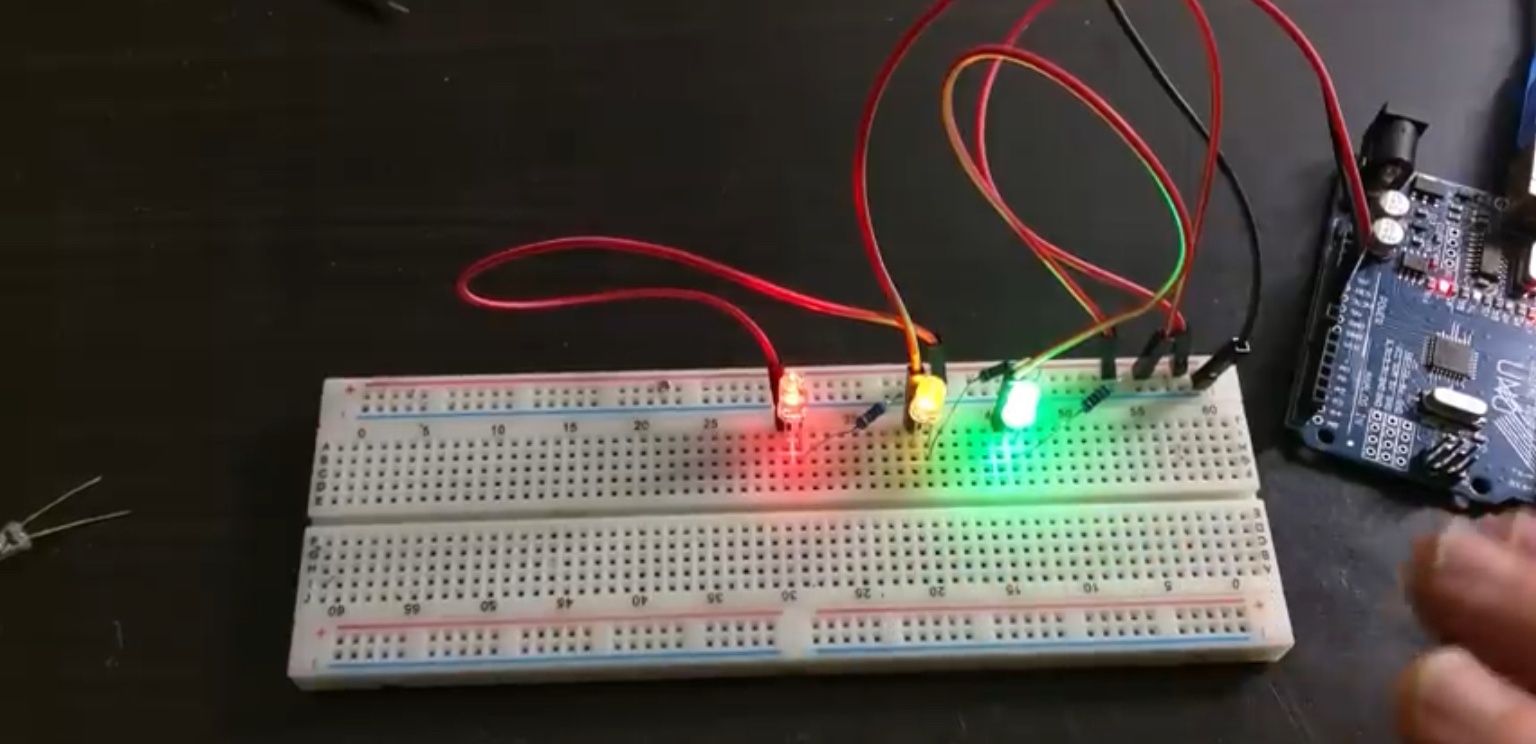

Il est difficile de dire si ce schéma correspond bel et bien au circuit représenté dans l'image. Cela dit, le circuit semble bel et bien être constitué d'une série de 3 paires constituées d'une diode et d'une résistance branchées à une pile.

Il faudrait une meilleure image du circuit réel pour confirmer, cependant.

N'hésite pas si tu as d'autres questions!
