Bonjour,
Je ne distingue pas les différences uniques pour la vue oblique et la vue isométrique dans les types de projections? Est-ce que vous pouvez m'en dire quelques qui sont uniques à chacun des vues? Merci beaucoup et bonne soirée!!!
Explication (1)
Explication d’élève
27 septembre 2022
Merci pour ta question!
La projection oblique est superficiellement similaire à la projection isométrique, mais il y a une différence importante dans la géométrie des deux.

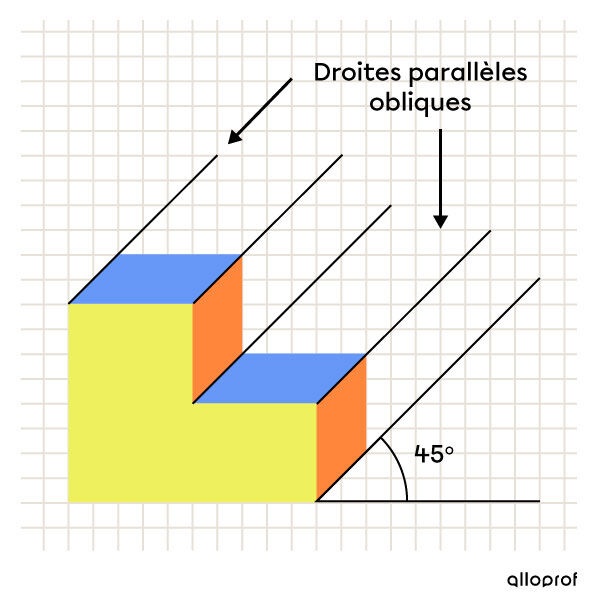

Spécifiquement, la projection oblique représente un objet avec une face parallèle au plan. Les autres faces sont en perspective et sont construites à l'aide de droites parallèles.

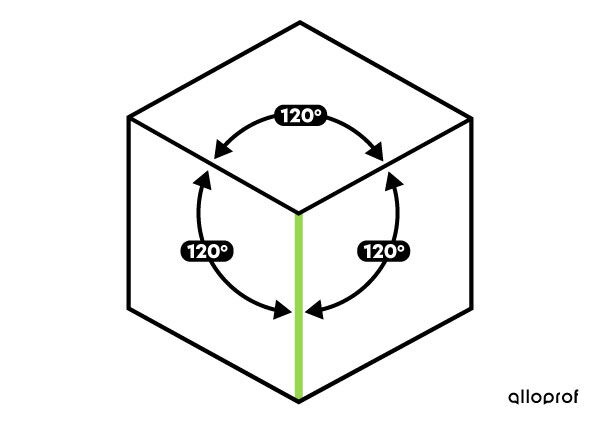

Dans la projection isométrique, aucune face de l'objet n'est (intentionnellement) parallèle au plan. Les arêtes droites où trois côtés se joignent forment des angles de 120°, et non de 45°, comme dans la projection oblique :
Cette fiche du site d'Alloprof explique les types de projections utilisées dans les dessins techniques :
N'hésite pas si tu as d'autres questions!
