Qu'est-ce que la différence entre l'échelle, la cotation et la coupe?
Matières
Niveaux
La Zone d’entraide est en travaux.
Retrouve ta question parmi celles déjà posées!
Sciences et technologies
Explication (1)
Merci pour ta question!
L'échelle est le rapport entre les dimensions d'un objet sur un dessin et les dimensions réelles d'un objet.
On désigne les différentes échelles sous le format suivant :
Un des deux termes est toujours 1.

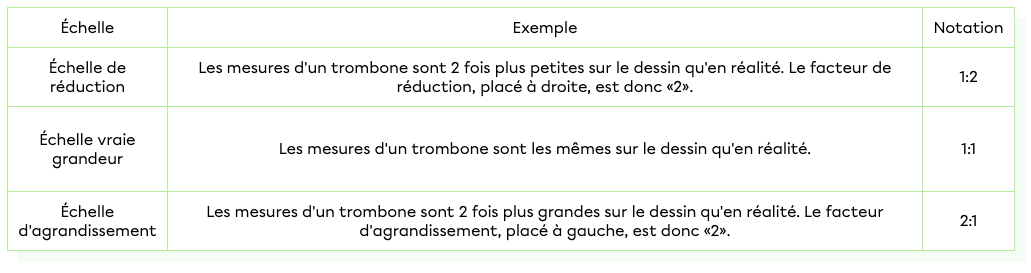

Il y a trois types d'échelles, lesquelles sont résumées dans le tableau suivant :
Cette fiche du site d'Alloprof explique les échelles plus en détail :
Alloprof aide aux devoirs | AlloprofGrâce à ses services d’accompagnement gratuits et stimulants, Alloprof engage les élèves et leurs parents dans la réussite éducative.
La cotation est une indication des dimensions réelles d'un objet sur un dessin technique ainsi que de la position des différents éléments d'un objet sur le dessin.
La cotation d'un dessin technique s'effectue avec différents types de lignes, dont les lignes de cote, qui balisent et définissent précisément les dimensions des divers parties d'un objet sur un dessin technique. Ces lignes peuvent aussi préciser la position des différentes parties d'un objet en montrant leur position relative à d'autres éléments.

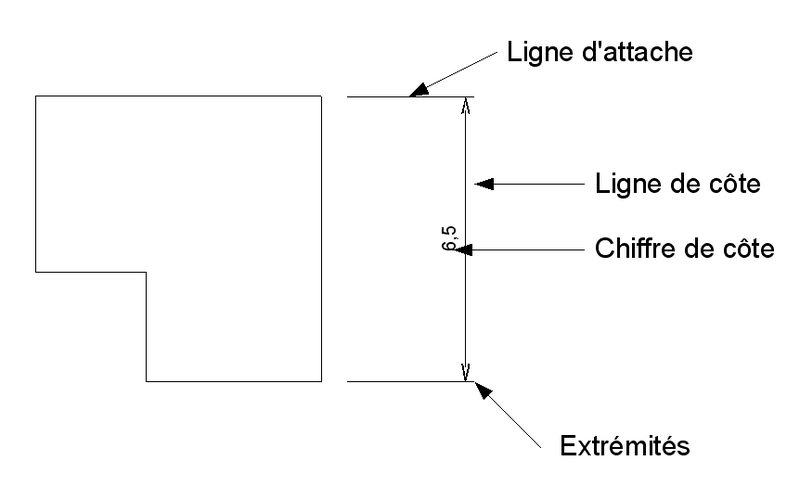

Voici un exemple d'un ligne de cote, un chiffre de cote et des lignes d'attache :
Cette fiche du site d'Alloprof parle de la cotation :
Alloprof aide aux devoirs | AlloprofGrâce à ses services d’accompagnement gratuits et stimulants, Alloprof engage les élèves et leurs parents dans la réussite éducative.
Une coupe est le dessin d'une vue imaginaire d'un objet, comme s'il était observé à partir d'un axe de coupe qui le coupait et qui permettait de voir des détails intérieurs cachés.
Les axes de coupe sont toujours bien définis et sont stratégiquement placés afin de montrer les détails les plus difficiles à constater ou afin de montrer autant de détails difficiles à voir que possible.

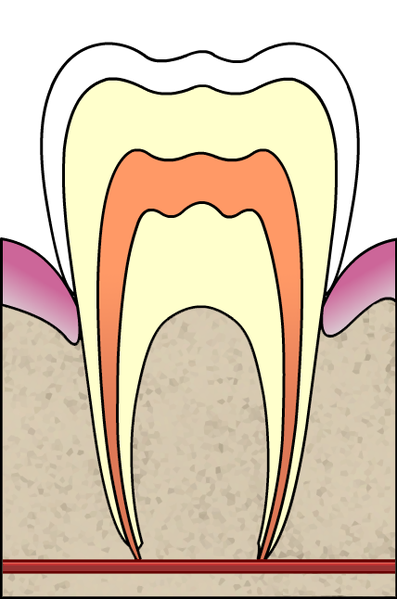

Voici une image d'une coupe d'une dent :
Cette fiche du site d'Alloprof parle de la coupe :
Alloprof aide aux devoirs | AlloprofGrâce à ses services d’accompagnement gratuits et stimulants, Alloprof engage les élèves et leurs parents dans la réussite éducative.
N'hésite pas si tu as d'autres questions!
L'échelle est le rapport entre les dimensions d'un objet sur un dessin et les dimensions réelles d'un objet.
On désigne les différentes échelles sous le format suivant :
Un des deux termes est toujours 1.
Il y a trois types d'échelles, lesquelles sont résumées dans le tableau suivant :
Alloprof aide aux devoirs | AlloprofGrâce à ses services d’accompagnement gratuits et stimulants, Alloprof engage les élèves et leurs parents dans la réussite éducative.
La cotation est une indication des dimensions réelles d'un objet sur un dessin technique ainsi que de la position des différents éléments d'un objet sur le dessin.
La cotation d'un dessin technique s'effectue avec différents types de lignes, dont les lignes de cote, qui balisent et définissent précisément les dimensions des divers parties d'un objet sur un dessin technique. Ces lignes peuvent aussi préciser la position des différentes parties d'un objet en montrant leur position relative à d'autres éléments.
Voici un exemple d'un ligne de cote, un chiffre de cote et des lignes d'attache :
Alloprof aide aux devoirs | AlloprofGrâce à ses services d’accompagnement gratuits et stimulants, Alloprof engage les élèves et leurs parents dans la réussite éducative.
Une coupe est le dessin d'une vue imaginaire d'un objet, comme s'il était observé à partir d'un axe de coupe qui le coupait et qui permettait de voir des détails intérieurs cachés.
Les axes de coupe sont toujours bien définis et sont stratégiquement placés afin de montrer les détails les plus difficiles à constater ou afin de montrer autant de détails difficiles à voir que possible.
Voici une image d'une coupe d'une dent :
Cette fiche du site d'Alloprof parle de la coupe :
Alloprof aide aux devoirs | AlloprofGrâce à ses services d’accompagnement gratuits et stimulants, Alloprof engage les élèves et leurs parents dans la réussite éducative.
N'hésite pas si tu as d'autres questions!
