Mathématiques

Secondaire 2 • 20 juin 2021

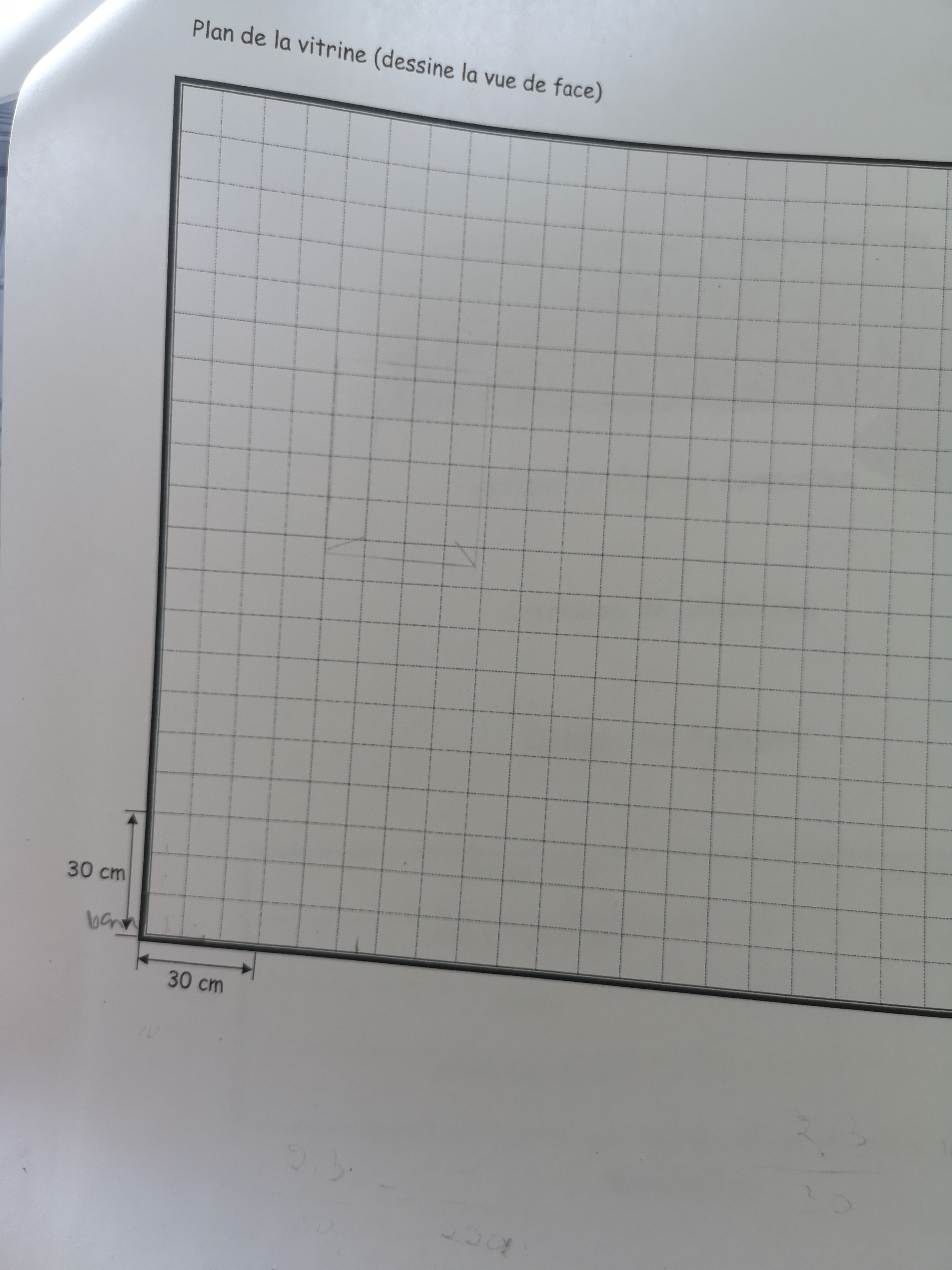

Ici pour trouver l'échelle j'ai fait mesure sur plan divisé par mesure réelle ,.. mais sur la papier ou je dois faire mon dessin ils ont écrit que 3 carré = 30cm donc chaque carré = 10 cm.
Mais quand je calcule les mesures avec l'échele que j'ai trouvé ça me donne largeur de 2,5 cm ! Comment je vais le mettre!!

Explication (1)

Explication d’Alloprof

21 juin 2021

Salut,
Je ne suis pas certain de bien comprendre tes calculs d'échelle. En fait, l'échelle est donnée.

De ce que je comprends, si les petits carrés mesurent 1 cm de côté, l'échelle est 1 : 10.

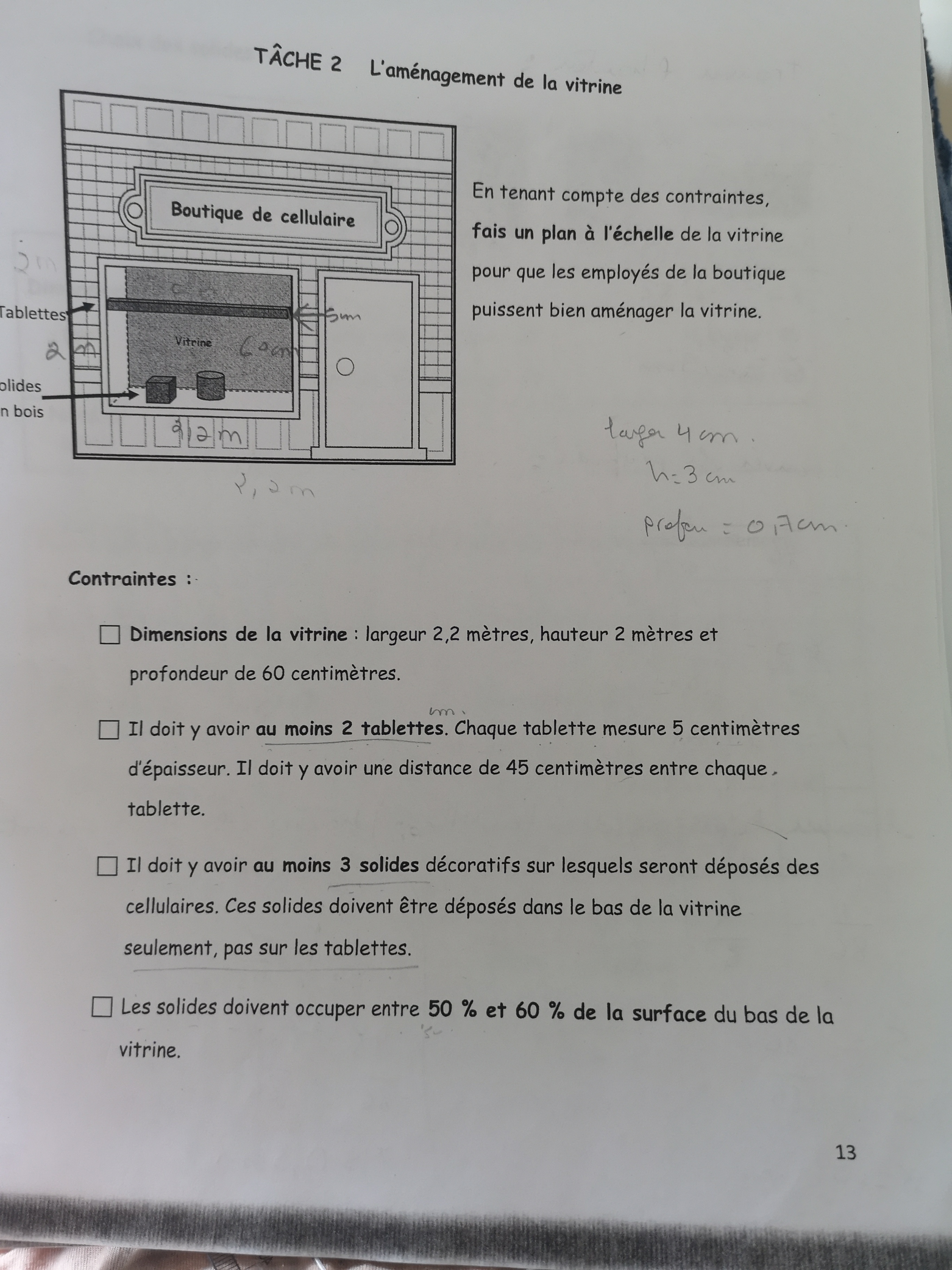

Ainsi, quand on dit que les dimensions de la vitrine sont de 2,2 m par 2 m, cela se traduit sur le plan par :
taille réelle : 2,2 m = 220 cm
taille sur le plan : 220 cm ÷ 10 = 22 cm
et
taille réelle : 2 m = 200 cm
taille sur la plan : 200 cm ÷ 10 = 20 cm

Ainsi, la vitrine occupe un espace, sur le plan, de 22 carrés par 20 carrés.

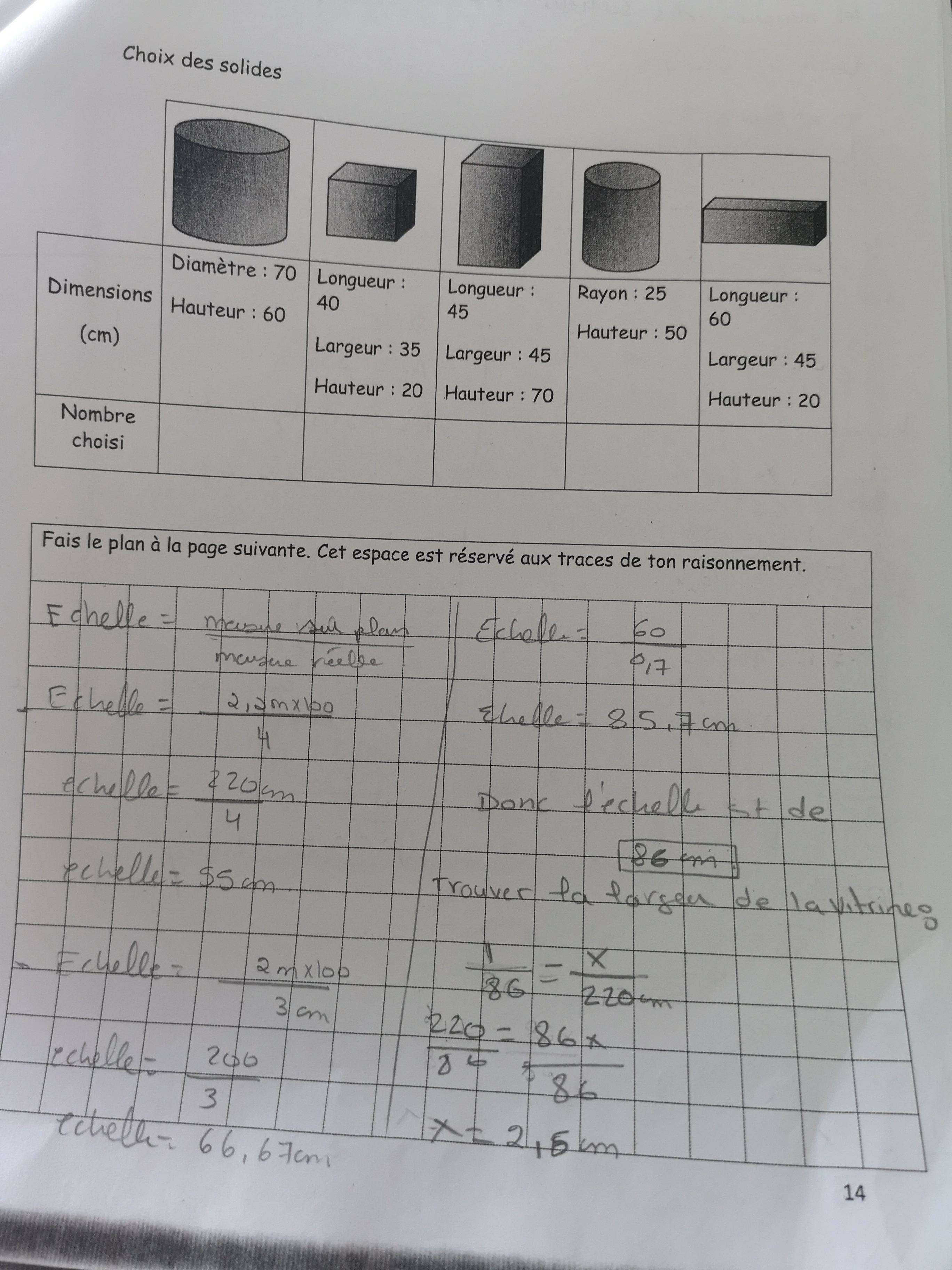

Si tu veux ensuite dessiner un cylindre, par exemple, tu dois utiliser les dimensions suivantes :
réelles
diamètre : 70 cm
hauteur : 60 cm
sur le plan
diamètre : 70 cm ÷ 10 = 7 cm
hauteur 60 cm ÷ 10 = 6 cm

Aussi, si chaque tablette a une épaisseur de 5 cm, cela correspondra à un demi carré car 5 cm ÷ 10 = 0,5 cm

À toi de jouer ! Bon succès !
