Secondary IV • 1mo.

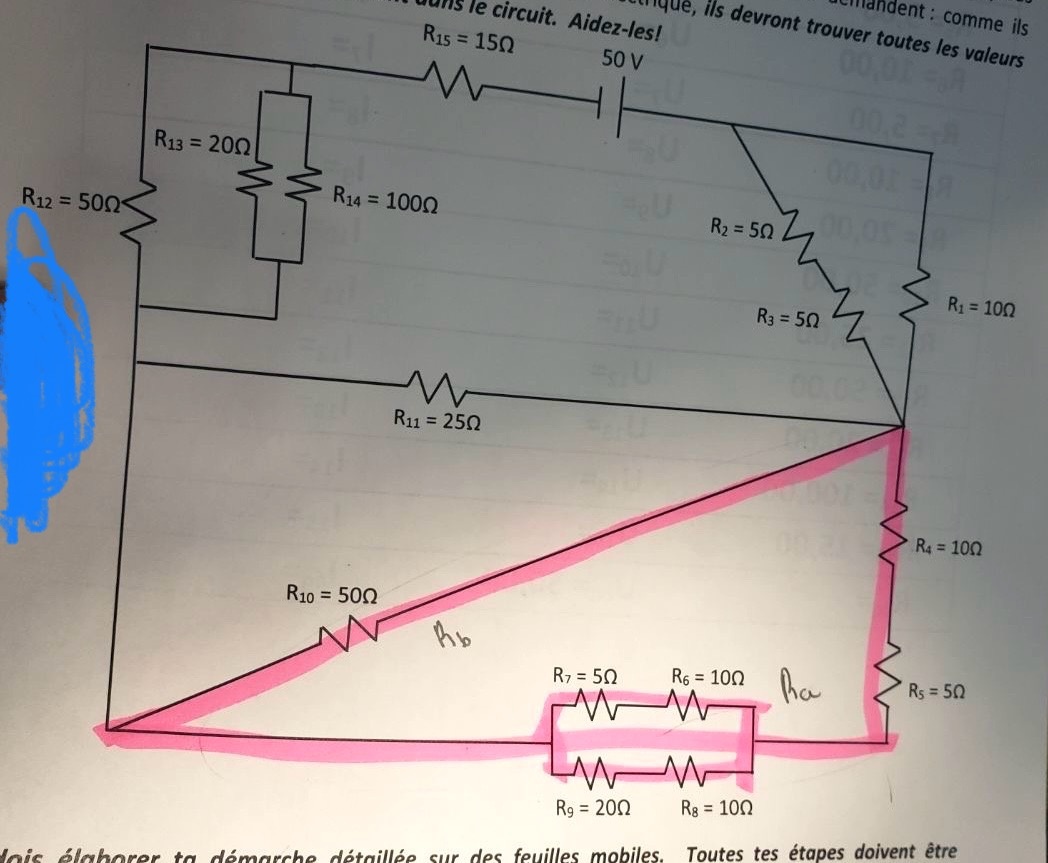

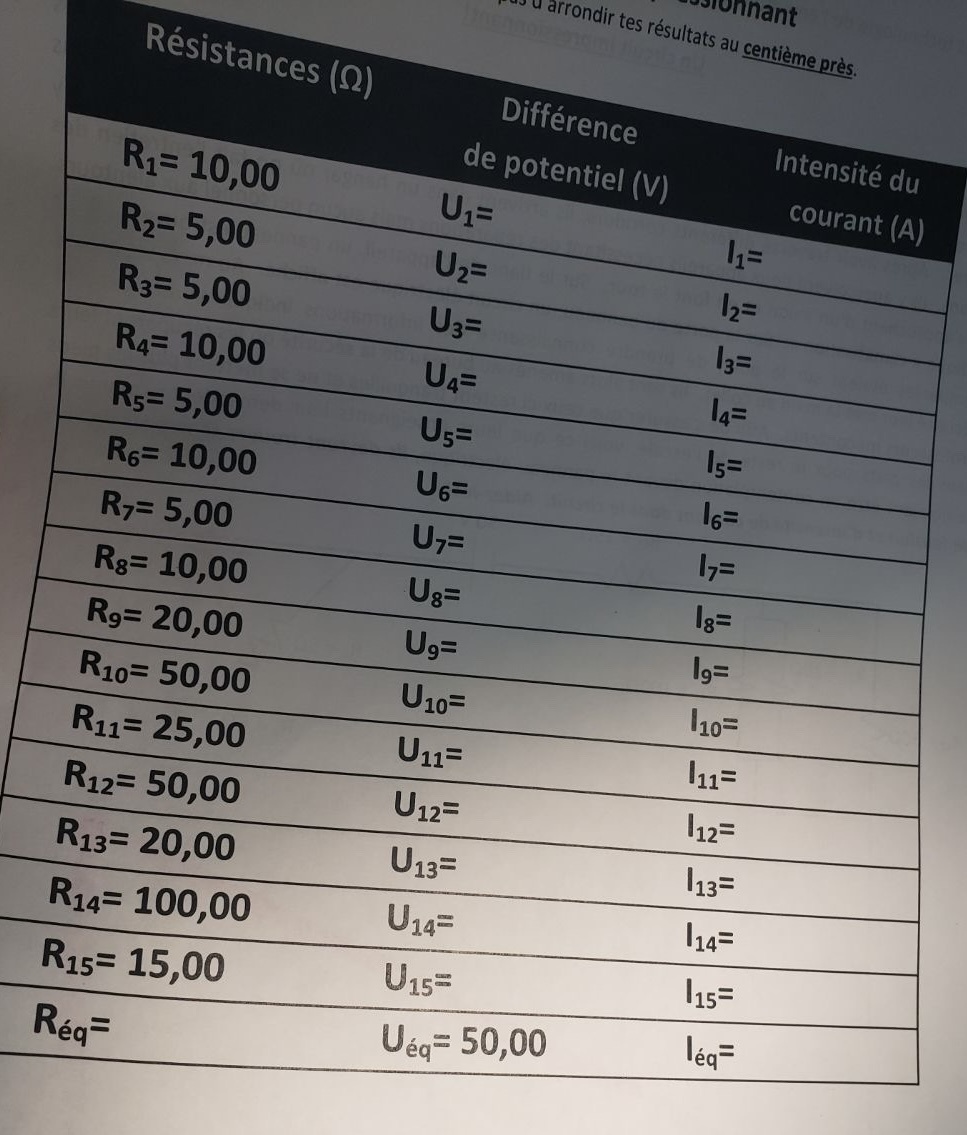

salut je comprends pas les circuits mixtes. j’ai un devoir à faire et trouver toutes le données
salut je comprends pas les circuits mixtes. j’ai un devoir à faire et trouver toutes le données
Explanation from Alloprof
This Explanation was submitted by a member of the Alloprof team.
Salut !

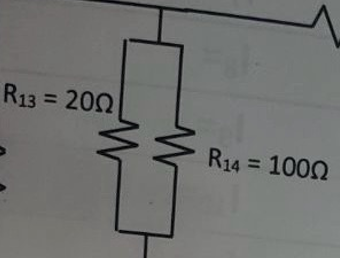

Dans circuit mixte, il te faut y aller étape par étape. Tu peux regrouper les résistances au fur et à mesure pour obtenir la résistance équivalente. Prenant l'exemple de ces deux résistances.
Ce contenu est protégé par le droit d'auteur. Toute reproduction à l'extérieur des forums Alloprof est interdite et pourra être considérée comme une violation du droit d'auteur.
Ensemble, ces deux résistance donne une résistance équivalente.
$$ \frac{1}{R_{13-14}}=\frac{1}{R_{13}}+\frac{1}{R_{14}} $$
Après avoir obtenir la résistance équivalente, tu peux trouver l'intensité de courant équivalente. Et avec cette intensité, tu peux partir du début du circuit et calculer au fur et à mesure l'intensité aux résistance, puis la tension.
Tu peux aussi cette publication pour une autre perspective.
J'espère que cela ait pu t'aider et si tu as d'autres questions, n'hésite pas !
Bonne soirée !
