comment dessiner la projection À vues multiples
comment dessiner la projection À vues multiples
Explication vérifiée par Alloprof
Cette explication a été vérifiée par un membre de l’équipe d’Alloprof.
Bonjour RadisFantastique2584
Merci pour ta question! 😎
Pour savoir comment dessier la projection à vue multiple, il faut comprendre que:
la projection à vues multiples est une représentation en deux dimensions de différentes vues d'un objet. Chacune des vues correspond à l’une des faces de l'objet.

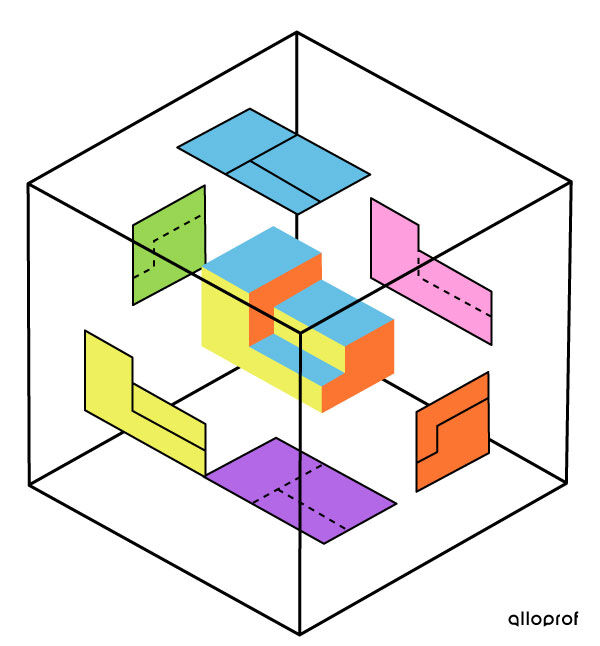

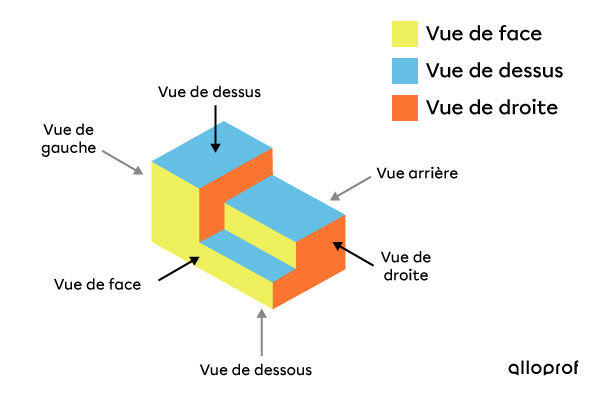

Donc, en premier il faut analyser faces qui sont présentes, comme cet exemple:
Ce contenu est protégé par le droit d'auteur. Toute reproduction à l'extérieur des forums Alloprof est interdite et pourra être considérée comme une violation du droit d'auteur.
Ce contenu est protégé par le droit d'auteur. Toute reproduction à l'extérieur des forums Alloprof est interdite et pourra être considérée comme une violation du droit d'auteur.

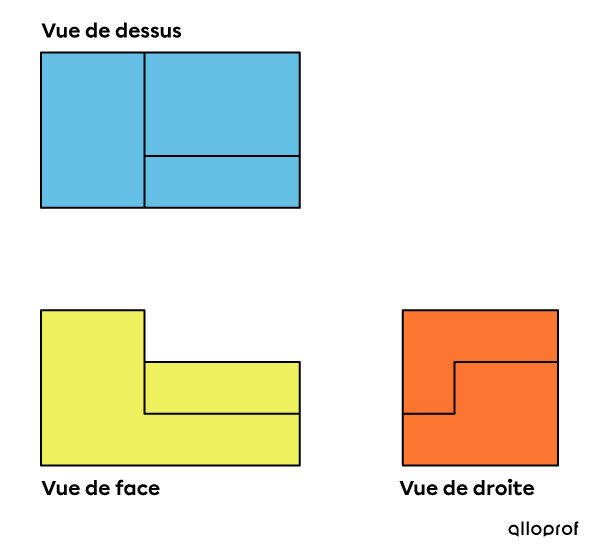

Cependant, quand nous voulons dessiner une projection à vue multiples, il n'est pas nécessaire de dessiner toutes les faces présentes.
Nous pouvons simplement en représenter trois qui montrent toutes les particularités d'un objet!
Ce contenu est protégé par le droit d'auteur. Toute reproduction à l'extérieur des forums Alloprof est interdite et pourra être considérée comme une violation du droit d'auteur.

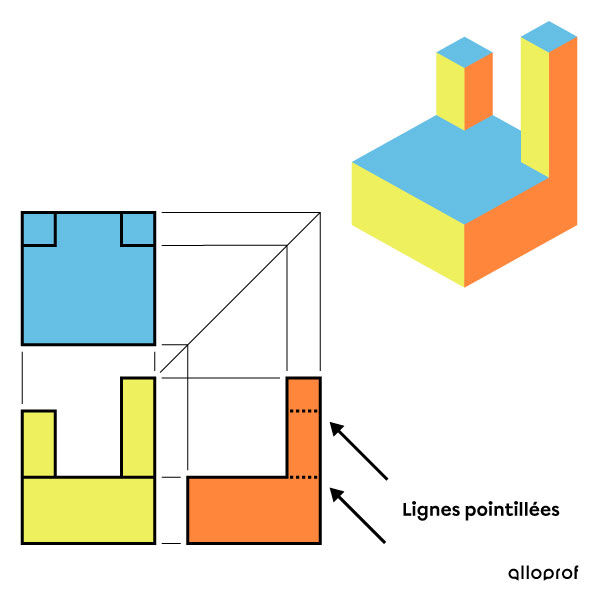

S'il y a des faces qui sont cachés par une autre, il suffit que de mettre une ligne pointillé!
Ce contenu est protégé par le droit d'auteur. Toute reproduction à l'extérieur des forums Alloprof est interdite et pourra être considérée comme une violation du droit d'auteur.
Je te suggère d'aller voir cette fiche pour plus de détails:
et je te suggère également de te pratiquer à faire ces exercices:
Si tu as d'autres questions, n'hésite pas à revenir sur la Zone d'entraide!
Nous t'aiderons avec plaisir! 😎
