OnyxComique9989

je ne comprend pas le cahier des charges et le shema de principe en science pouvez-vous m`aider

LynxGamma1779

Salut OnyxComique9989 😊,

Merci de poser tes questions sur la zone d’entraide !

Le cahier des charges et le schéma de principe sont des notions importantes lorsqu’on conçoit un objet technique.

Avant de commencer un projet, on doit d’abord réaliser le cahier des charges. Il s’agit d’un document qui décrit les fonctions que l’objet doit remplir ainsi que les contraintes à respecter (physiques, techniques, industrielles, économiques, humaines et environnementales). Le cahier des charges n’explique pas comment l’objet est réalisé, mais ce qu’il doit faire et les conditions à respecter.

Ensuite, on réalise le schéma de principe. C’est un dessin très simple de l’objet technique qui permet de représenter son fonctionnement général. On y retrouve notamment les forces, les mouvements et les liaisons entre les différentes parties. Il est principalement constitué de lignes pour simplifier l'objet à fabriquer! Ce schéma sert à mieux comprendre comment l’objet fonctionne, sans entrer dans les détails de sa construction.

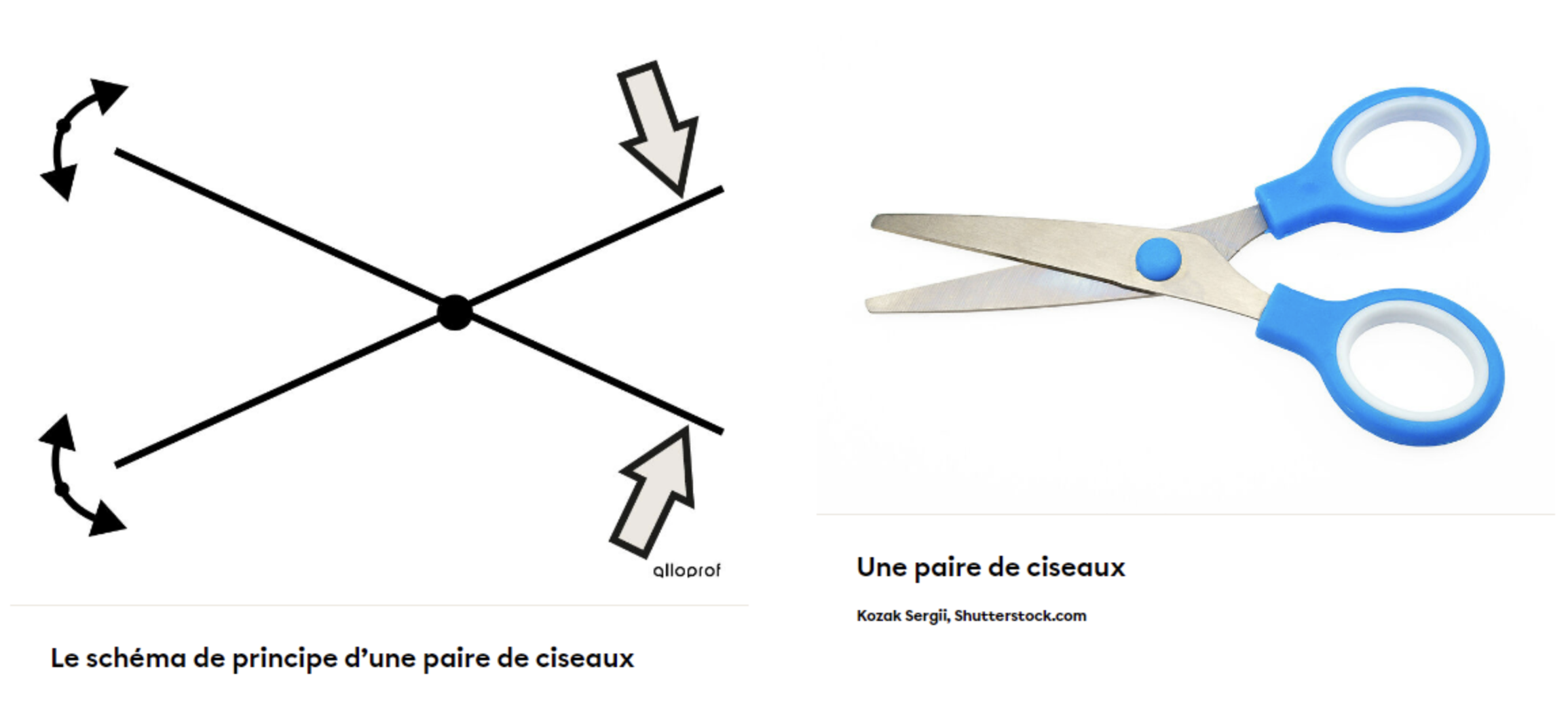

Pour illustrer ce qu’est un schéma de principe, voici celui d’une paire de ciseaux. On peut y observer les forces appliquées, les mouvements des branches ainsi que la liaison située au centre.

Ce contenu est protégé par le droit d'auteur. Toute reproduction à l'extérieur des forums Alloprof est interdite et pourra être considérée comme une violation du droit d'auteur.

Voici deux fiches sur le cahier des charges et le schéma de principe! Tu peux y retrouver deux vidéos très intéressantes qui te permettent de mieux comprendre!

https://www.alloprof.qc.ca/fr/eleves/bv/sciences/le-cahier-des-charges-s1451

https://www.alloprof.qc.ca/fr/eleves/bv/sciences/le-schema-de-principe-s1407

N'hésite pas si tu as d'autres questions!
