Je vous est posée une question tentôt, pour savoir si , dans un circuit, c’était grave si les points ne sont pas placées à la même place quand je le dessine que dans le cahier.
Dans le cahier:
Mon dessin:
Est ce que c’est correct ou il faut qu’il soit à la même place ?
Merci beaucoup!
Explanation from Alloprof
This Explanation was submitted by a member of the Alloprof team.
Bonjour DiamantAdmirable3712,
Merci pour ta question :)
Les points noirs ont comme fonction d'indiquer une connexion avec un autre fil, appareil ou circuit. Dans le cas du schéma dans ton cahier et celui que tu as dessiné, les points noirs ne représentent pas cela. Donc non, en soit ce n'est pas très grave.
Cependant, je t'invite à consulter la page suivante qui explique les conventions de dessins pour les circuits électriques: lorsque tes schémas électriques deviendront plus compliqués, il sera important de suivre ces règles :)
N'hésite pas si tu as d'autres questions :)
Sandrine
Explanation from a Help Zone Pro
This Explanation is reliable because it was submitted by someone Alloprof has identified as trustworthy.
Bonjour DiamantAdmirable3712
Merci pour ta question!
Oui effectivement les points doivent être à la même place que dans ton cahier, car les points qui sont dessinés sont les points accordés aux symboles.

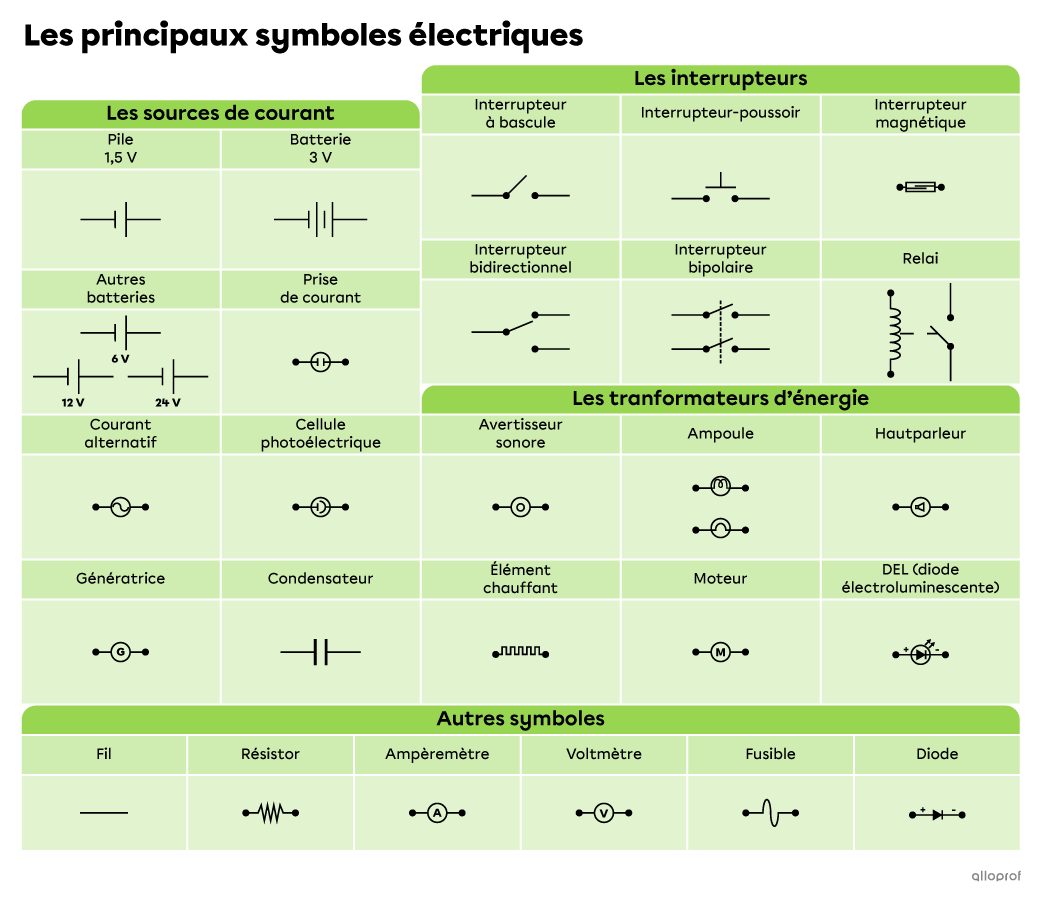

Voici les symboles:
Ce contenu est protégé par le droit d'auteur. Toute reproduction à l'extérieur des forums Alloprof est interdite et pourra être considérée comme une violation du droit d'auteur.
Je te suggère d'aller voir la fiche sur les circuits:
Si tu as d'autres questions après ta lecture, n'hésite pas à revenir nous voir! :)
