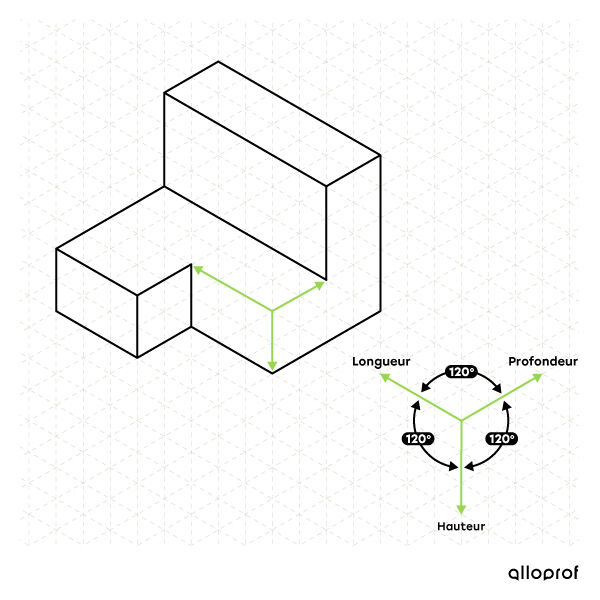

La projection isométrique est une représentation en perspective d’un objet, où les trois arêtes principales (qui correspondent aux trois dimensions de l’objet) forment des angles égaux de 120°.
Ce contenu est protégé par le droit d'auteur. Toute reproduction à l'extérieur des forums Alloprof est interdite et pourra être considérée comme une violation du droit d'auteur.

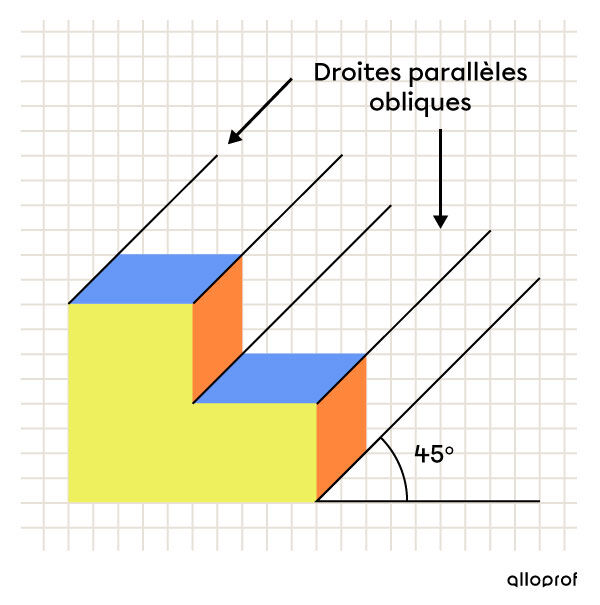

La projection oblique, quant à elle, est la représentation en perspective d’un objet placé afin qu’une de ses faces soit parallèle à la feuille de dessin et que la profondeur soit obtenue en traçant des droites obliques et parallèles entre elles.
Ce contenu est protégé par le droit d'auteur. Toute reproduction à l'extérieur des forums Alloprof est interdite et pourra être considérée comme une violation du droit d'auteur.
Pour passer d'une projection isométrique à une position oblique, tu dois donc faire "pivoter" l'objet pour qu'une de ses faces soit parallèle à la feuille. Au final, il est plus simple de directement redessiner l'objet en projection oblique.
Tu peux consulter ces deux fiches explicatives au besoin:
Explanation from Alloprof
This Explanation was submitted by a member of the Alloprof team.
Bonjour BromeAimable,
Merci pour ta question!
La projection isométrique est une représentation en perspective d’un objet, où les trois arêtes principales (qui correspondent aux trois dimensions de l’objet) forment des angles égaux de 120°.
Ce contenu est protégé par le droit d'auteur. Toute reproduction à l'extérieur des forums Alloprof est interdite et pourra être considérée comme une violation du droit d'auteur.
La projection oblique, quant à elle, est la représentation en perspective d’un objet placé afin qu’une de ses faces soit parallèle à la feuille de dessin et que la profondeur soit obtenue en traçant des droites obliques et parallèles entre elles.
Ce contenu est protégé par le droit d'auteur. Toute reproduction à l'extérieur des forums Alloprof est interdite et pourra être considérée comme une violation du droit d'auteur.
Pour passer d'une projection isométrique à une position oblique, tu dois donc faire "pivoter" l'objet pour qu'une de ses faces soit parallèle à la feuille. Au final, il est plus simple de directement redessiner l'objet en projection oblique.
Tu peux consulter ces deux fiches explicatives au besoin:
N'hésite pas si tu as encore besoin d'aide:)
