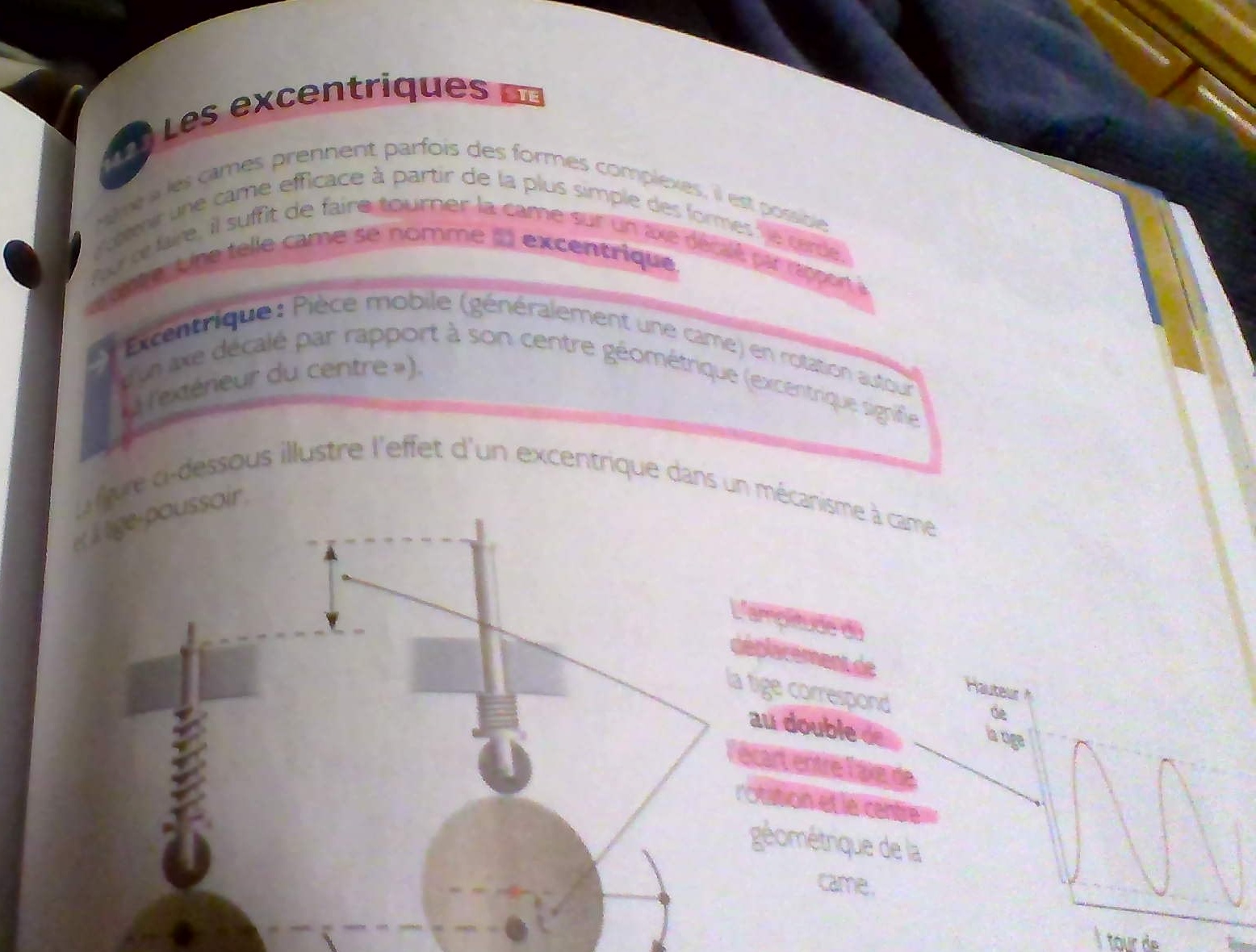

allo alloprof, pour le mécanisme camme et galet, j'ai pas comprit s'étais quoi les cammes "excentriques" et comment calculé leur amplitude. Est-ce quelqu'un peu m'expliquée.
allo alloprof, pour le mécanisme camme et galet, j'ai pas comprit s'étais quoi les cammes "excentriques" et comment calculé leur amplitude. Est-ce quelqu'un peu m'expliquée.
Explanation from Alloprof
This Explanation was submitted by a member of the Alloprof team.
Salut !

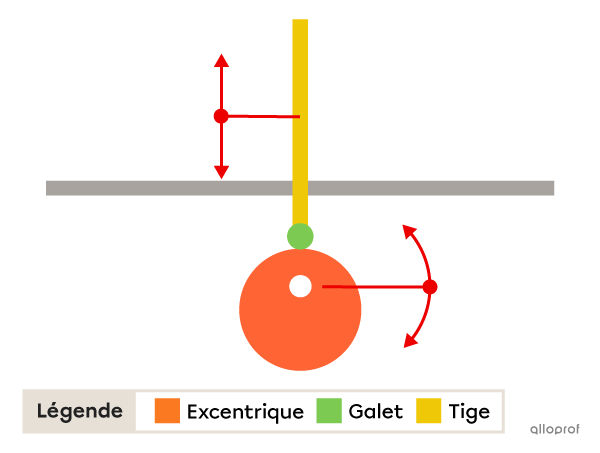

L’axe de rotation d’une came peut être décalé par rapport à son centre. Dans ces situations, la came porte le nom d’excentrique.
Ce contenu est protégé par le droit d'auteur. Toute reproduction à l'extérieur des forums Alloprof est interdite et pourra être considérée comme une violation du droit d'auteur.
Pour une came de forme circulaire, tu dois mesurer la distance entre le centre de ce cercle et l'axe de rotation (le trou). Le double de cette distance représente l'amplitude.
J'espère que cette explication ait pu t'aider et si tu as d'autres questions, n'hésite pas !
Bonne journée !
