Secondary IV • 1yr.
Bonjour!

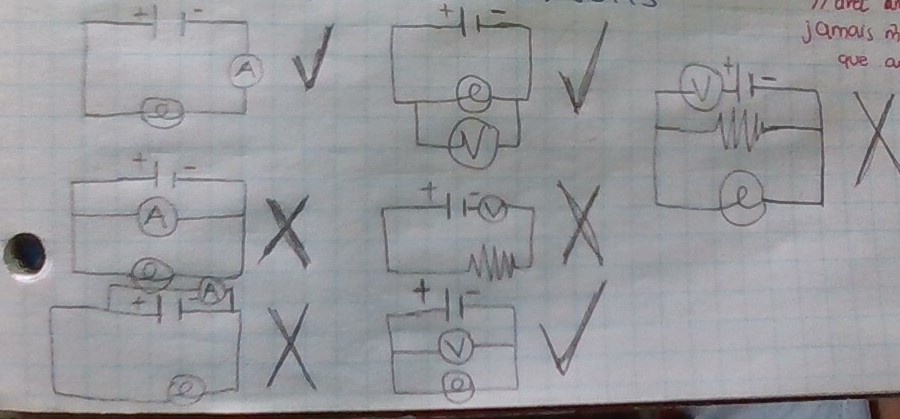

Les ampèremètres et les voltmètres dans un circuit électrique, sont-ils bien placés dans mes 6 dessins?
svp ignorer les ✔️ et les ✖️
Merci!
Bonjour!
Les ampèremètres et les voltmètres dans un circuit électrique, sont-ils bien placés dans mes 6 dessins?
svp ignorer les ✔️ et les ✖️
Merci!
Explanation verified by Alloprof
This Explanation was verified by a member of the Alloprof team.
Bonjour!

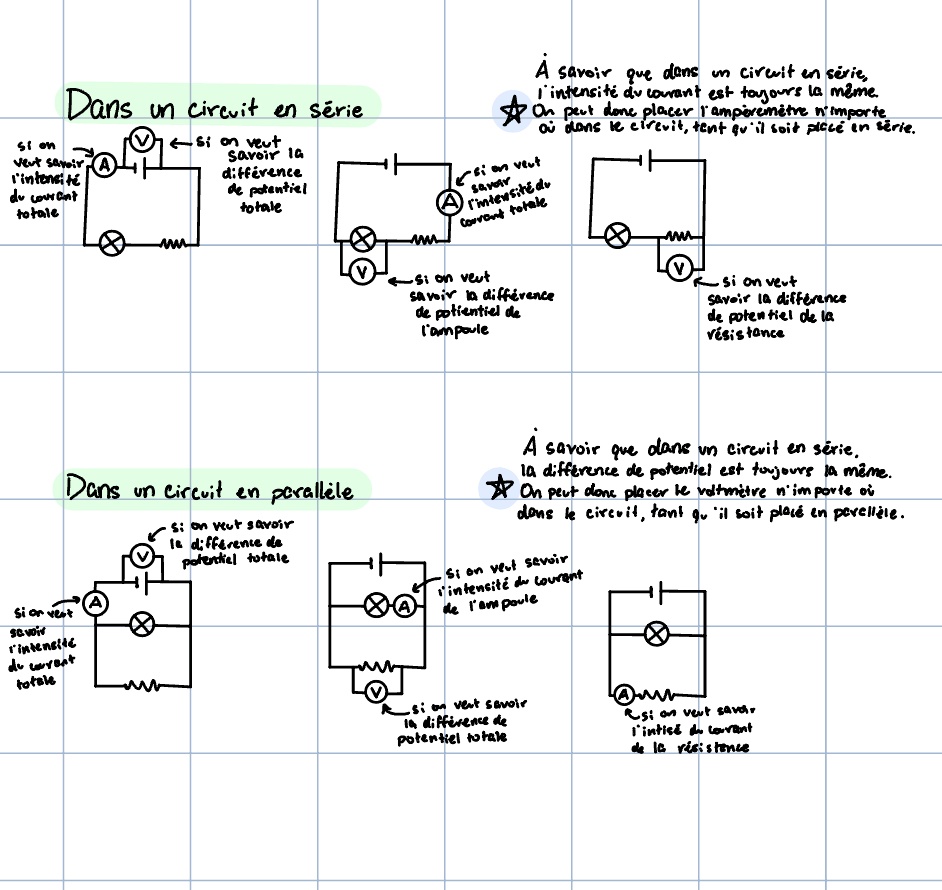

Pour commencer, tu dois savoir qu’un ampèremètre est toujours placé en série dans le circuit et qu’un voltmètre est toujours placé en parallèle. Aussi, la position du voltmètre et de l’ampèremètre dans le circuit va dépendre de ce que l’on veut calculer. Par exemple, si on veut calculer l’intensité du courant totale dans un circuit en parallèle, il faudra placer l’ampèremètre près des bornes de la source. Voici d’autres exemples d’où il faut placer l’ampèremètre et le voltmètre selon la situation.
Ce contenu est protégé par le droit d'auteur. Toute reproduction à l'extérieur des forums Alloprof est interdite et pourra être considérée comme une violation du droit d'auteur.
J’espère que ça aide!
