Quelle est la différence entre projection oblique et perspective anoxometrique?
comment la reconnaître et la dessiner pour moi c’est la même choses
merci
Quelle est la différence entre projection oblique et perspective anoxometrique?
comment la reconnaître et la dessiner pour moi c’est la même choses
merci
Explication d'Alloprof
Cette explication a été donnée par un membre de l'équipe d'Alloprof.
Merci pour ta question!
La projection oblique est la représentation en perspective d’un objet placé afin qu’une de ses faces soit parallèle à la feuille de dessin et que la profondeur soit obtenue en traçant des droites obliques et parallèles entre elles.

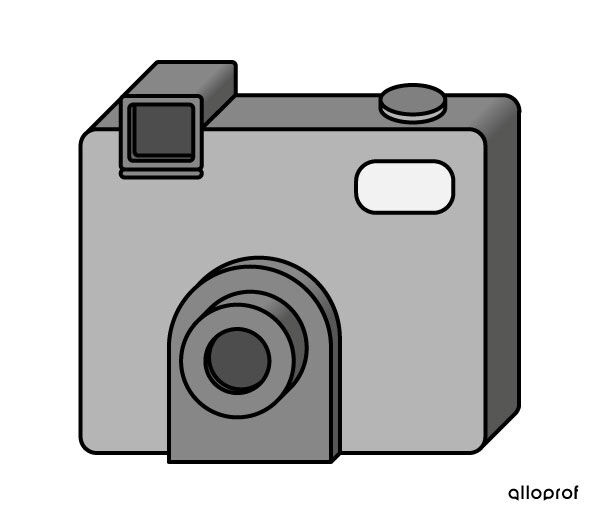

Par exemple, voici la projection oblique d'une caméra :
Ce contenu est protégé par le droit d'auteur. Toute reproduction à l'extérieur des forums Alloprof est interdite et pourra être considérée comme une violation du droit d'auteur.
La projection axonométrique est une représentation en perspective d'un objet qui montre, en les dissociant les unes des autres, les différentes pièces qui composent cet objet.

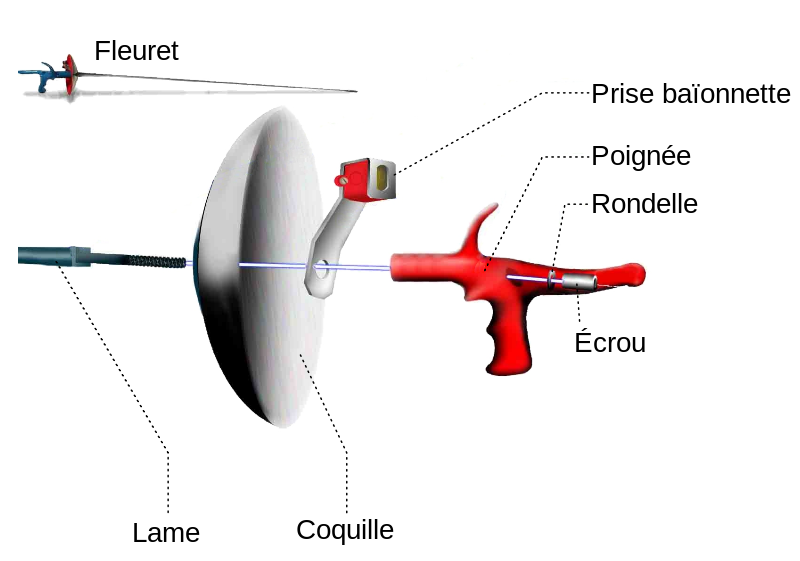

Par exemple, voici la projection axonométrique d'un fleuret utilisé en escrime :
Ce contenu est protégé par le droit d'auteur. Toute reproduction à l'extérieur des forums Alloprof est interdite et pourra être considérée comme une violation du droit d'auteur.
Bref, on reconnait la projection oblique à ses traits droits et parallèles, tandis que la projection axonométrique se distingue par le fait qu'elle éclate les objets en plusieurs morceaux.
Cette fiche du site d'Alloprof explique la projection oblique en plus grand détail :
Cette fiche du site d'Alloprof explique la projection axonométrique :
N'hésite pas si tu as d'autres questions!
