Question de l’élève

Secondaire 4 • 3a

Bonsoir,

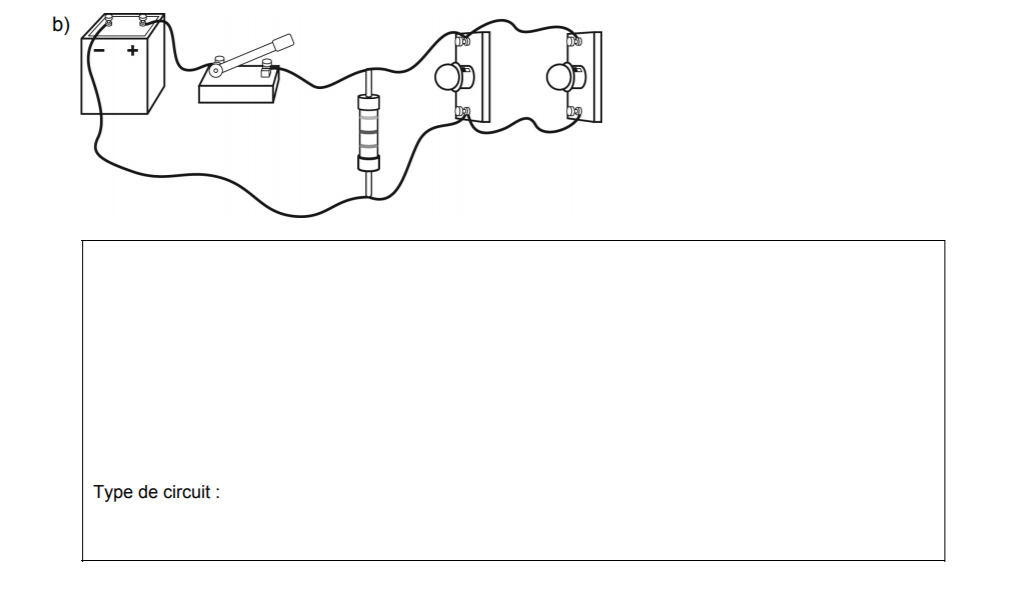

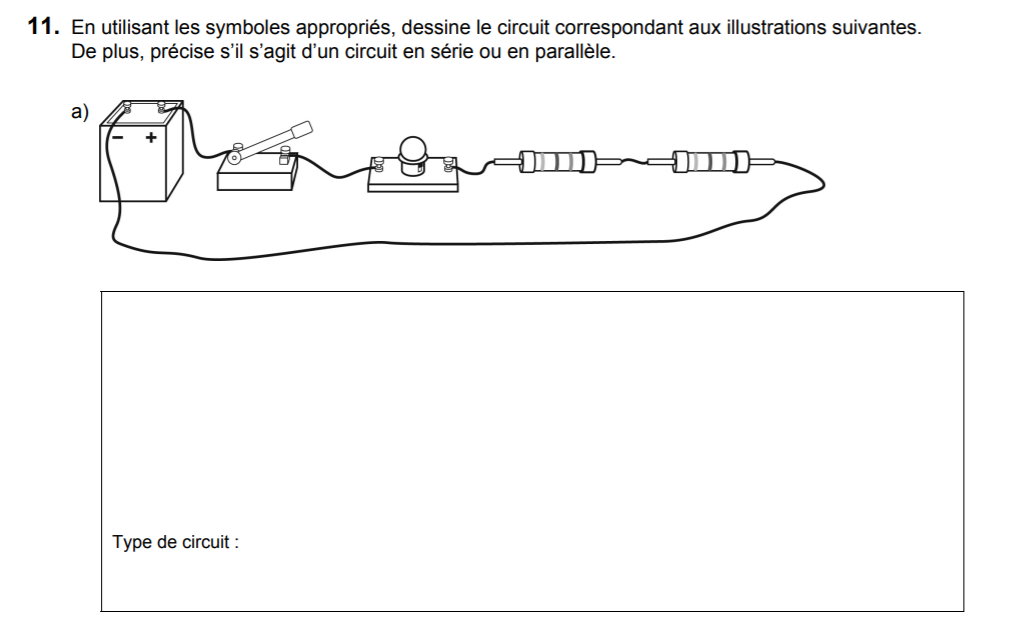

J'aurais besoin d'aide avec ces 2 numéros de sciences. Je ne comprends pas ce que je dois dessiner.


Merci et bonne soirée! :)

Sciences
avatar
avatar

{t c="richEditor.description.title"} {t c="richEditor.description.paragraphMenu"} {t c="richEditor.description.inlineMenu"} {t c="richEditor.description.embed"}

Explications (1)

  • Explication d'Alloprof

    Explication d'Alloprof

    Cette explication a été donnée par un membre de l'équipe d'Alloprof.

    Options
    Équipe Alloprof • 3a

    Merci pour ta question!

    Pour les deux questions, il faut que tu dessines un schéma du circuit en utilisant les bons symboles pour chaque élément. Par exemple, voici un schéma d'un circuit (pas celui de la question) auquel pourrait ressembler ton schéma :


    Comme il est possible de constater, les différents éléments du circuit sont représentés par des symboles bien spécifiques. Par exemple, une ampoule est représentée par :


    Une batterie est représentée par :


    Une résistance est représentée par :


    Cette page du site d'Alloprof peut préciser les symboles à utiliser pour chaque élément du circuit : https://www.alloprof.qc.ca/fr/eleves/bv/sciences/les-circuits-electriques-et-leurs-symboles-s1158


    Pour la seconde partie de la question, il faut que tu précises le type de circuit. S'il s'agit d'un circuit en série, tous les éléments sont placés sur une seule boucle (un seul « chemin ») de fil électrique. S'il s'agit d'un circuit en parallèle, les éléments ne seront pas tous placés sur une seule boucle (un seul « chemin ») de fil électrique.

    N'hésite pas si tu as d'autres questions!
