avatarTitanAlpha5092
Secondaire 4 • 2a

Ce contenu est protégé par le droit d'auteur. Toute reproduction à l'extérieur des forums Alloprof est interdite et pourra être considérée comme une violation du droit d'auteur.

i-icon

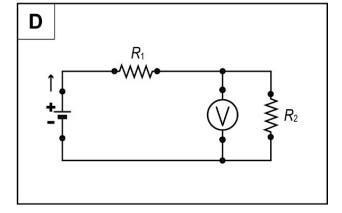

ici le voltmetre est mal branché ?

parce que , oui il est en parallele mais pas en parallele par rapport a une resitance ...

? merci

Sciences
Donner une explication
avatar
avatar

{t c="richEditor.description.title"} {t c="richEditor.description.paragraphMenu"} {t c="richEditor.description.inlineMenu"} {t c="richEditor.description.embed"}

Soumettre mon explicationSoumettre mon explication

Explications (2)

  • Explication d'un(e) pro de la Zone d'entraide Explication d'un(e) Pro

    Explication d'un(e) pro de la Zone d'entraide

    Tu peux faire confiance à cette explication, car elle est donnée par une personne identifiée comme étant fiable par Alloprof.

    Options
      avatarArsenicDelta2965teacher check
      Pro de la zone d’entraide • 2a

      Bonjour TitanAlpha5092,

      Merci d'avoir posé ta question sur la zone d'entraide!

      D'abord, on branche toujours un voltmètre en parallèle avec la composante dont on veut connaître la différence de potentiel. Ceci s'explique par le fait que selon la loi de Kirchhoff, la différence de potentiel est la même pour plusieurs composantes branchées en parallèle (U=U1=U2=U3, U symbolisant la différence de potentiel). Alors, en branchant le voltmètre en parallèle avec une composante, celui-ci affichera la même différence de potentiel que la composante.

      Si le but est de mesurer la différence de potentiel de R2, le voltmètre est bien branché, puisqu'il est branché en parallèle avec R2. Cependant, le voltmètre ne peut pas déterminer la différence de potentiel de R1 vu qu'il est branché en série avec R1.

      Si ça t'aiderait de savoir plus sur le branchement d'un voltmètre ainsi que sur les lois de Kirchhoff, voici deux liens utiles:

      Nous sommes toujours là pour t'aider si tu en as d'autres questions! Bon travail!

      -ArsenicDelta2965

    • Explication d'Alloprof

      Explication d'Alloprof

      Cette explication a été donnée par un membre de l'équipe d'Alloprof.

      Options
        avatarKylan Tteacher check
        Équipe Alloprof • 2a

        Bonjour TitanAlpha,

        Merci pour ta question!

        Le voltmètre se place toujours en parallèle de l'appareil dont on veut mesurer la tension. Il faudrait donc le placer en parallèle de la source d'énergie, avant la résistance R1, ce qui n'est pas le cas ici.

        N'hésite pas si tu as encore besoin d'aide:)

        Kylan
