bonjour

est-ce que c'est correct? merci

Ce contenu est protégé par le droit d'auteur. Toute reproduction à l'extérieur des forums Alloprof est interdite et pourra être considérée comme une violation du droit d'auteur.

Katia K

Salut!

Le symbole que tu as indiqué comme étant celui du guidage en translation est plutôt celui du guidage en rotation, celui du guidage en rotation est plutôt celui du guidage hélicoïdal, et celui du guidage hélicoïdal est celui de la liaison complète.

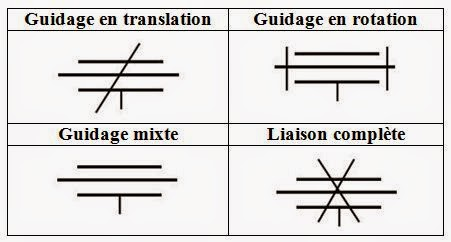

Voici les bons symboles:

Ce contenu est protégé par le droit d'auteur. Toute reproduction à l'extérieur des forums Alloprof est interdite et pourra être considérée comme une violation du droit d'auteur.

(Guidage mixte = guidage hélicoïdal)

Mon truc personnel pour me rappeler du symbole du guidage en rotation c'est de m'imaginer que les deux lignes verticales de chaque bout de la ligne centrale horizontale sont des roues, et donc roues = rotation. Tu peux te créer des astuces comme cela pour t'aider à t'en rappeler :)

Voici une fiche sur cette notion qui pourrait t'être utile :

https://www.alloprof.qc.ca/fr/eleves/bv/sciences/sciences-le-guidage-s1535

N'hésite pas si tu as d'autres questions!
